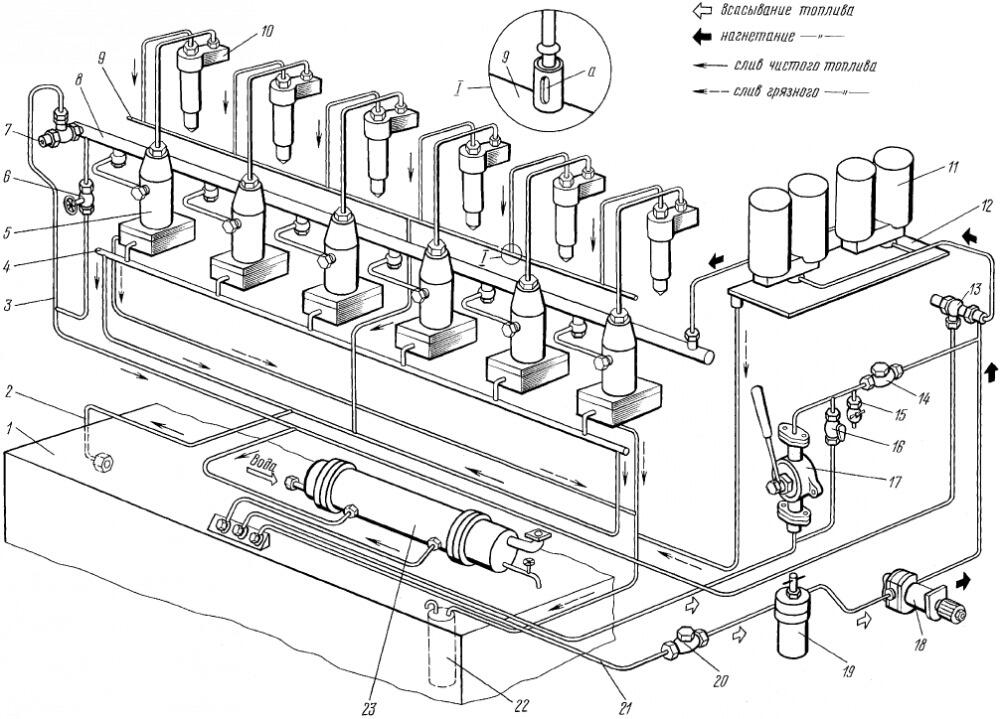

ТОПЛИВНАЯ СИСТЕМА ТЕПЛОВОЗА ЧМЭЗ: устройство, работа, особенности обслуживания. Топливная система предназначена для хранения, подогрева, очистки и подачи топлива в цилиндры дизеля. В систему входят топливный бак, специальный подогреватель, топливоподкачивающий и ручной насосы, фильтры грубой и тонкой очистки, насосы высокого давления, форсунки, регуляторы и трубопроводы с клапанами и вентилями. СИСТЕМА ПОДАЧИ ТОПЛИВА При работающем дизеле циркуляцию топлива в системе обеспечивает топливоподкачивающий насос 18 (рис. 1), получающий привод от коленчатого вала дизеля. Насос засасывает топливо из бака 1 через обратный клапан 20 и фильтр грубой очистки 19, а затем нагнетает его через фильтры тонкой очистки 11 в топливный коллектор 8, который соединен шестью перепускными трубками с насосами высокого давления 5. Насосы через форсунки 10 подают топливо под давлением 300 кгс/см2 в цилиндры дизеля.
