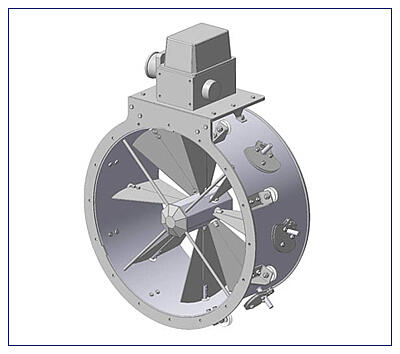

АН-5, 00-8-Аппарат-направляющий-Ду500

Направляющий аппарат предназначен для отключения или регулирования количества газа проходящего в канале газохода, за счет изменения его проходного сечения.

Приводом заслонки дроссельной является исполнительный механизм электрический однооборотный (МЭО), который вручную или автоматически (в соответствии с командными сигналами, поступающими на него) обеспечивает изменение положения заслонки.

Направляющий аппарат может эксплуатироваться при температурах окружающего воздуха от -30°С до +50°С при относительной влажности до 95% без конденсации влаги при температуре окружающей среды 25°С и ниже.

Температура газа в газоходе от -35°С до +110°С.

Типовой ряд направляющих аппаратов охватывает диапазон условных проходов от 350 до 700 мм.

Технические характеристики:
Рабочая средa -воздух, дымовые газы, др. не агрессивные среды.
Время открывания (в автоматическом режиме) 63 сек.
Максимальный пропуск в закрытом положении (по площади) не более 2,0%
