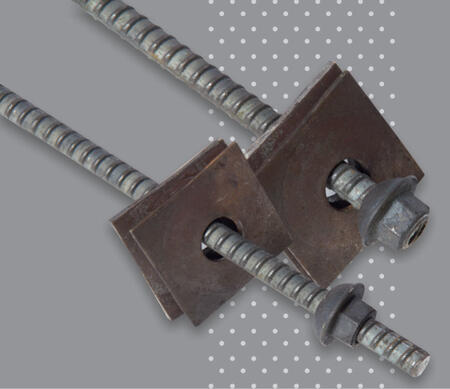

"Анкерная крепь АН20В, АН22В АН25ВТУ 3142-002-62497063-2010 Анкерная крепь АНВ предназначена для крепления кровли подготовительных выработок с прочностью углей и пород на сжатие соответственно не менее 10 и 25 МПа и боков выработок с прочностью углей и пород на сжатие соответственно не менее 6 и 20 МПа при химическом способе закрепления в шпуре стержня анкера, выполненного из отрезка арматуры винтового профиля. Выработки, закрепленные анкерной крепью, служат для транспортирования горной массы, доставки оборудования и материалов, передвижения людей. Область применения крепи ограничивается следующими горнотехническими условиями: 1) окружающий выработку массив - ненарушенный, слаботрещиноватый; 2) глубина расположения выработки от поверхности - не менее 60 м (ниже границы зоны выветренных пород); 3) ширина выработки - до 6 м. Технические данные Анкер АНВ состоит из стержня арматурного проката, винтового профиля, шайбы опорной и гайки и применяется совместно с подхватами различных конструкций и ампулами с быстроотвердевающими полиэфирными составами, время отверждения которых после перемешивания в шпуре должно быть в пределах 15…170 секунд в зависимости от марки применяемого состава. Число ампул в шпуре и физико-технические свойства скрепляющего состава выбираются на стадии составления паспорта крепления выработки. Основные параметры и размеры анкерной крепи АН Тип анкера АН20В АН22В АН25В Разрывное усилие, кН, не менее 164 205 246 Диаметр стержня, мм, min/max 20/23 22/25 25/29 Диаметр шпура, мм 27-30 30-34 32-36 Габаритные размеры шайбы, мм высота шайбы опорной, мм 16±2 16±2 16±2 ширина и длина шайбы опорной, мм 100 100 100 толщина 5(8) 5(8) 5(8) Габарит гайки сферической, мм высота 39 39 41 диаметр гайки 47 47 50 Масса крепи, кг не более: При длине стержня, мм 1600 4,60 5,17 6,80 1700 4.85 5.47 7,20 1800 5,10 5,77 7,58 1900 5,35 6,07 7,97 2000 5,60 6,37 8,36 2100 5,85 6,67 8,75 2200 6,10 6,97 9,14 2300 6,35 7,27 9,52 2400 6,60 7,57 9,91 2500 6,85 7,87 10,30 Срок службы, лет, не менее 10 10 10"
