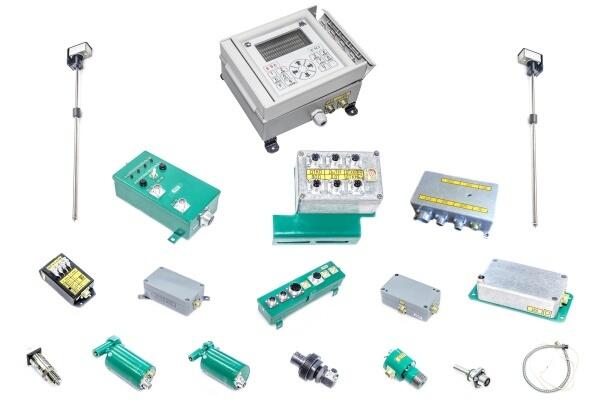

Аппаратно-программный комплекс «Борт» (АПК «Борт»)

Аппаратно-программный комплекс «Борт» (далее комплекс) предназначен для регистрации и анализа параметров работы и учета топлива при эксплуатации маневровых тепловозов ЧМЭ3, ТЭМ2, ТЭМ1, ТЭМ18, ТЭМ3, ТЭМ7 всех индексов и магистральных тепловозов ТЭ10, ТЭ116, ДМ62, М62, 2М62 и 3М62 всех индексов (устанавливается на каждую секцию).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование
Питание DС 50÷130 В
Мощность, потребляемая от сети, Вт, не более 30
Контролируемые параметры:
- мощность тягового генератора, кВт 0÷2400
- масса топлива, кг до 7200
- давление воздуха в коллекторе турбонаддува, МПа, не более 0, 2
- давление масла до и после фильтра, МПа, не более 0, 6
- давление топлива, МПа, не более 0, 6
- давление воздуха в тормозной магистрали МПа, не более 1, 0
- частота вращения коленвала дизеля, об/мин, не более 2000
- объем топлива, л до 8000
- частота вращения вала турбины турбокомпрессора, об/мин, не более 20000
- скорость тепловоза, км/ч, не более 160
- позиция контроллера машиниста 0÷15
Габаритные размеры, мм, не более:
- основные блоки 410х255х85
- датчики состояния ДГУ 260х200х80
- датчики уровня топлива 125х80х1210
Обшая масса комплекса, кг, не более 50

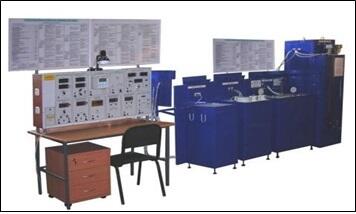

Стенд испытаний первичных датчиков АПК «Борт»;
Стенд испытаний кабельной продукции АПК «Борт»;
Стенд испытаний и калибровки элементов системы учета топлива АПК «Борт».
