Аппаратура комплексная скважинная АГАТ-КГ-42-6В

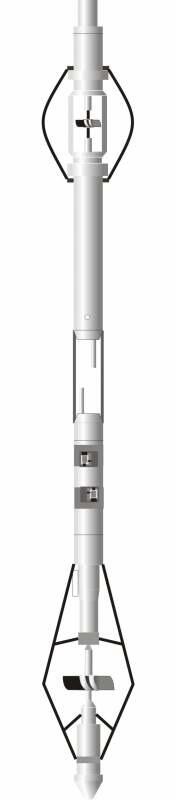

Аппаратура комплексная скважинная АГАТ-КГ-42-6В Аппаратура комплексная АГАТ-КГ-42-6В по контролю за разработкой предназначена для геофизических исследований эксплуатационных горизонтальных скважин с целью контроля за разработкой нефтяных и газовых месторождений с регистрацией следующих параметров: - влагосодержания - 6 датчиков; - угла вращения прибора вокруг своей оси; - угла наклона; - температуры - 2 датчика; - давления; - механической расходометрии - 2 датчика; -термоиндикации притока; - локации муфт; - мощности экспозиционной дозы гамма-излучения; - удельного сопротивления жидкости и передачей информации в цифровом коде по одножильному каротажному кабелю. В целях удобства в эксплуатации и возможности выбора состава комплекса в зависимости от решаемых задач и применяемых технологий спуска, прибор АГАТ-КГ-42-6В конструктивно выполнен в виде двух самостоятельных модулей РВС-42-6В и ПМ-42М с дополнительными приставками резистивиметра и малого расходомера. Канал измерения температуры: Канал резистивиметра: - диапазон измерения температуры от5 до 120° С; -диапазон измерения удельной электропроводности от 0 до 50 См/м - пределы допускаемой абсолютной погрешности ±1°С. - основная относительная погрешность измерения электропроводности ±5 Канал измерения давления: Канал индикации влагосодержания от 0 до 100 - диапазон измерения от 0 до 60 МПа; Канал индикации гамма-излучения диапазон индикации от 0 до 250 мкР/ч - пределы допускаемой приведенной погрешности ± 0,5. Канал термоиндуктивного индикатора притока от 0 до 10 м/ч Канал измерения расхода: Диаметр прибора, не более 42 мм - диапазон измерения расхода в вертикальной колонне диаметром 150 мм: Диаметр сложенного многрычажного зонда, не более 44 мм а) расходомера большого диаметра от 0,3 до 60 м/ч; Длина прибора, не более 3500 мм б) расходомера малого диаметра от 2 до 100 м/ч, - порог чувствительности в горизонтальной колонне диаметром 150 мм: а) расходомера большого диаметра 1,8 м/ч (43 м/сут.); б) расходомера малого диаметра 10 м/ч (240 м/сут.). Канал локатора муфт: Отношение амплитуды выходного сигнала локатора муфт на муфте обсадной колонны к сигналу фона неперфорированной трубы > 5:1
