Аппараты воздушного охлаждения горизонтального типа (АВГ)

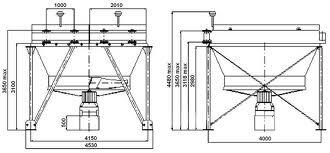

Аппараты предназначены для охлаждения и конденсации газообразных, парообразных и жидких сред в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности. Аппарат состоит из трех горизонтально расположенных трубных секций, составленных из оребренных биметаллических труб. Секции монтируются на металлической конструкции. Привод колеса вентилятора размещается на отдельной раме. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт. По требованию заказчика аппарат дополнительно может быть укомплектован увлажнителем, подогревателем, жалюзи. Жалюзи выпускаются с ручной регулировкой или пневмоприводом поворота заслонок. Возможно исполнение аппаратов с системой рециркуляции, состоящей из панелей, жалюзи верхних, переточных и боковых. Устройство рециркуляции обеспечивает рециркуляцию нагретого в трубных секциях воздуха для предотвращения переохлаждения продукта в зимнее время. Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели — преобразователями частоты вращения. Использование преобразователей частоты приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей. При этом исключаются затраты на сезонное обслуживание колес вентиляторов. Вид климатического исполнения аппаратов У1 и УХЛ1 по ГОСТ 15150-69. Аппараты предназначены для установки в районах с сейсмичностью 7 и 9 баллов (СНиП 11-7-81) и скоростным напором ветра по IV и V географическому району (СНиП 2.01.07-85). Присоединительные и габаритные размеры в соответствии с ТУ 26-21-22-89.
