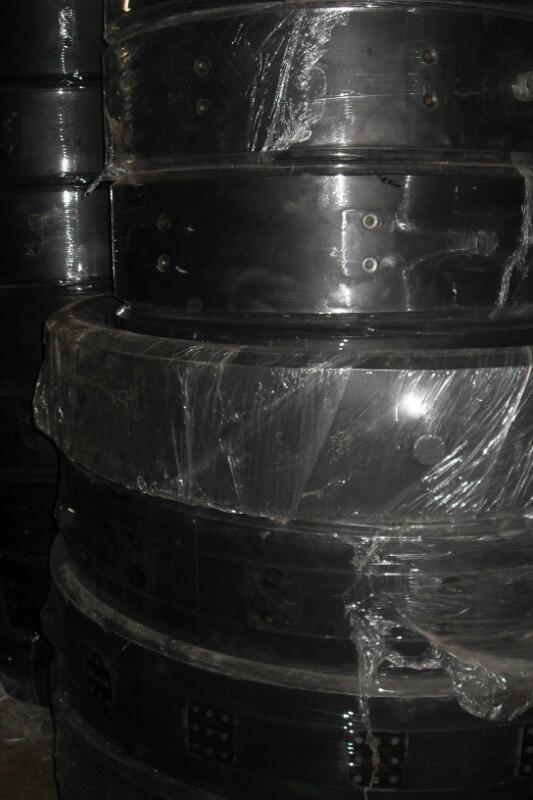

Баллон МП 1070х200 в сборе

Обжимная ШПМ состоит из резинового баллона с ниппелем, который закрепляется на стальном ободе (бандаже) гайкой. Ниппель нужен для подвода сжатого воздуха. К внутренней цилиндрической поверхности баллона прикреплены металлические колодки с прикреплёнными фрикционными накладками. Колодки крепятся с помощью гладких шпилек, пропущенных через отверстия в протекторной части баллона и прошплинтованных по бокам проволокой. Обод (бандаж) ШПМ 1070 4066.43.029сб односторонний и 4066.43.040 сб. двусторонний. Муфта шинно-пневматическая 1070х200 Крутящий момент, кН. м- 50,5 Частотавращения, мин -500 Рабочее давлениевоздуха в баллоне, МПа — 0,588—0,981 Д~ 1078 Размеры, мм 226 на мм 246 В -200 Масса, кг — 52
