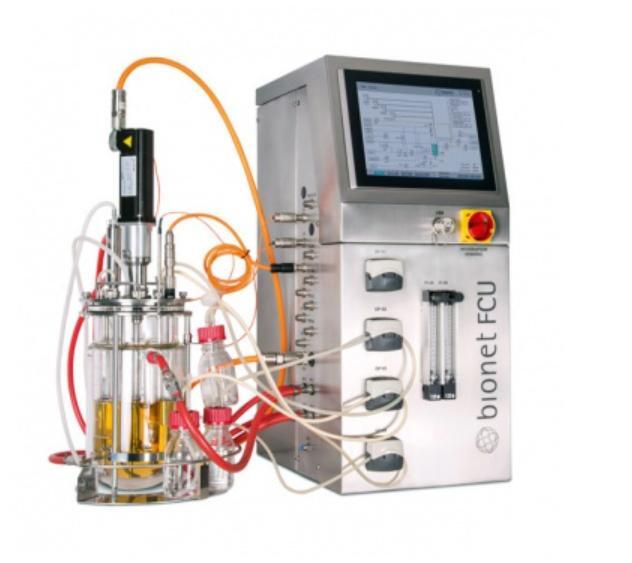

Биореактор F1/1-10

Настольный биореактор - ферментатор отвечает самым современным требованиям рынка и использует в своей работе передовые производственные процессы биотехнологической и биофармацевтической отраслей. Удобная для клиента система управления обеспечивает возможность установки дополнительных модулей при незначительных инвестиционных вложениях.

Модель F1/1-10 представляет собой стеклянный лабораторный автоклав с рабочих объемом от 1 до 10 л. Корпус сделал из нержавеющей стали, а управление процессами происходит через Touch – Screen Monitor 12” SVGA.

Удобное расположение USB модуля во фронтальной панели позволяет оперативно загружать данные в систему.

Установка оборудована интегрированной системой подачи газов со встроенными регуляторами воздуха, кислорода, датчиками температуры, pH и другими инструментами необходимыми для контроля проводимых процессов.

Небольшие размеры самого реактора (280 x 650 mm) и его вес (10-14 кг) обеспечивают любому оператору комфортные условия труда и соблюдения норм техники безопасности.

Корпус Биореактора целиком сделан по стандартам GMP из нержавеющей стали AISI 316, боросиликата и EPDM, без сварных швов.

Полностью программируемое управление позволяет применять стратегию «Batch», «Feed-Batch» или «Continues» в зависимости от решаемой задачи.

Биореактор F1/1-10 направляется Клиенту полностью готовым к работе с пройденным FAT (Factory Acceptancy Test) тестом. Совместно с Биореактором поставляется Start-Kit, обеспечивающий запуск и использование оборудования с первого дня.

Аппарат оснащен модулем контроля температуры (до 60 С), интегрированным в модуль контроля процессов ферментации (FCU –Fermentation Control Unit), что обеспечивает более компактный дизайн оборудования.

Самые современные инструменты контроля качества процессов обеспечивают возможность одновременного управления несколькими аппаратами с одного компьютера.

В комплекте с Биореактором поставляется специализированное программное обеспечение “ROSA +”.

Непосредственное смешивание частотой 100 – 1300 rpm происходит бесшумно и подходит для любого возможного применения. Встроенные разделители (4 шт) обеспечивают турбулентность среды во время смешивания.

Встроенный высокоэффективный конденсатор обеспечивает минимальные потери от испарения среды.

Крышка реактора оснащена несколькими герметичными кабельными вводами PG13.5, что обеспечивает максимальную гибкость подключения.

Двойная стенка реактора обеспечивает постоянную циркуляцию воды с максимально эффективной теплоотдачей с прекрасным визуальным и инструментальным контролем процессов.

Современные, удобные в эксплуатации соединения позволяют в течение нескольких секунд подключать реактор к модулю управления.

Для удобства работы на фронтальную панель модуля управления вынесены 4 перистальтических насосов высокого качества.

Модуль управления стандартной модели биореактора оснащен системой регулируемой подачи воздуха и кислорода с возможность установки более 4-х полностью настраиваемых ротоклапанов и до 4-х расходомеров, необходимых для организации требуемых процессов.

Загрузка данных производится через вынесенный на фронтальную панель модуля управления порт USB, позволяющий оперативно загружать необходимые данные в компьютер.

Технические данные Реактора:

• Стенки: двойные (прозрачный боросиликат).
• Корпус: нержавеющая сталь AISI 316
• Рабочий объем: от 1 до 10 литров
• Размеры реактора: 280(Ø) x 650(в) мм (включая конденсатор)
• Необходимое пространство на столе: 900(ш) x 900(в) x 600(г) мм
• Вес без смеси: 10-14 кг
• Встроенные конденсатор для контроля испарений
• Крышка оборудована 17 входами:
  • 1 х вход М3 (сместитель)
  • 2 х вход Ø19mm (дозификаторы)
  • 5 х стандартный вход PG 13.5 (инструменты)
  • 1 x RS232 внешний модуль
  • 5 x вход Ø10mm (датчики уровня, температуры, газов, выгрузки)
  • 1 x RS485
  • 4 x вход Ø6mm (разделители среды) -
• Смеситель
  • Мощность 300 W / 10- 1300 rpm
  • Механический затвор
• 4 разделителя среды
• 2 или 3 турбины типа Руштон (d= 0.33xD)
• Датчики
  • Температуры
  • PH
  • O2
  • Уровень пены

Технические данные Модуля управления:

• Габариты: 360(ш) x 820(в) x 500(г) mm
• Вес 45 кг
• Материал: нержавеющая сталь AISI 304
• Основной блок управления: PLC Industrial + Módulos E/S
• Экран: Touch Screen Panel PC 12” SVGA
• Передача данных:
  • • Порт Ethernet
    • Порт VPN для внешнего управления
    • Порт USB для загрузки данных
• 2 настраиваемых аналоговых входа (для дополнительных датчиков)
• 2 настраиваемых аналоговых выхода (для дополнительных дозаторов)
• 1 х RS232
• 1 x RS485
• Клапан подачи воздуха
• Клапан подачи кислорода
• Клапан подачи N2, CO2 (дополнительно)
• 3 дополнительных насоса постоянной скорости Watson Marlow 114
• 1 дополнительный насос переменной скорости Watson Marlow 114
• Возможность подключить до 2 дополнительных насосов Watson Marlow 120
• Встроенные модуль контроля температуры
• Линейный электрический нагреватель 300 W
• Линейный электрический охладитель 200 W
• Встроенный насос для циркуляции воды
