Блок-бокс для установки на ГРС

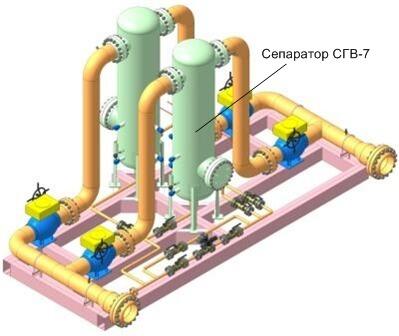

Предназначена для снабжения газом магистральных и промысловых газопроводов населенных пунктов, предприятий и потребителей в заданном количестве и под определенным давлением, необходимой степенью, очистки, одорации и учета расхода газа. ГРС изготовлена по ТУ 3647-240-05772641-01, согласованным с ГГТН, и выполнена в строгом соответствии с ОНТП, СНиП, ВСН и другой нормативно-технической документацией.Газораспределительная станция состоит из блок-бокса технологического, блок-бокса вспомогательного, блок-бокса переключения.В состав блок-бокса технологического входят: узел очистки газа от пыли и свободной жидкости, состоящий из 1-го или 2-х фильтров-сепараторов с автоматическим сбросом жидкости (рабочий и резервный); узел подогрева газа с промежуточным теплоносителем, подается через теплообменник насосом; узел замера расхода газа, состоящий из 1 -и или 2-х измерительных линий на базе турбинных счетчиков или диафрагм; узел редуцирования давления газа, состоящий из двух газоредуцирующих ниток, каждая из которых обеспечивает полную производительность станции; узел подготовки (редуцирования) газа на собственные нужды (для котельной установки); узел имеет две нитки - рабочую и резервную; электрооборудование; вентиляция; сигнализация. В состав блок-бокса вспомогательного входят: отопительные котлы с системой обогрева блок-бокса и теплообменника, насосной установки и установки отвода дымовых газов; узел замера расхода газа на собственные нужды: имеет один два газовых счетчика; электрооборудование. В состав блок-бокса управления входят: шкаф КИПиА; шкаф силовой; электрооборудование; вентиляция; сигнализация. В состав блок-бокса переключения входят: узел отключения с изолирующими фланцами на входе и выходе станции; узел аварийного сброса газа из технологических трубопроводов на выходном газопроводе (два предохранительных сбросных клапана с переключающим устройством); байпасная линия с отключающим краном и задвижкой с ручным приводом в качестве дросселирующего устройства; узел аварийного сброса газа из технологических трубопроводов ГРС (свеча с установкой крана с пневмоприводом); узел отборора газа на собственные нужду ГРС (с выходного газопровода); электрооборудование; вентиляция; сигнализация.
