Блок-бокс операторной

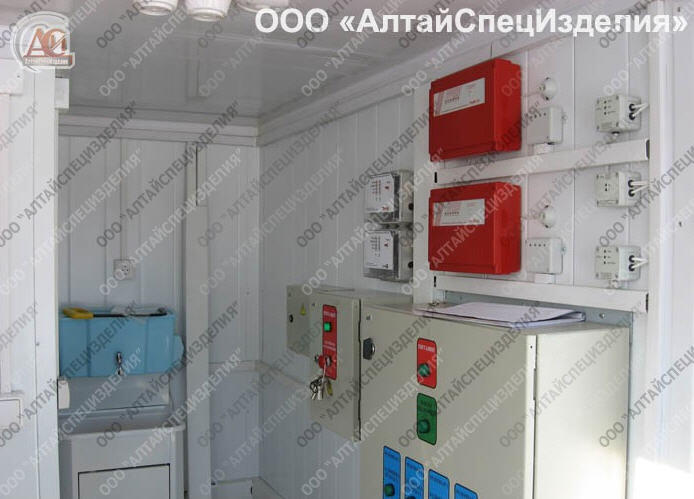

Блок-бокс операторной предназначен для размещения обслуживающего персонала и пуско-регулирующей аппаратуры управления насосами и топливораздаточной колонки. Блок-бокс операторной представлен на чертеже. Блок-бокс операторной имеет в передней части окно, выходящее на три стороны для улучшения обзора оператора при обслуживании заправляемой техники. В задней стенке установлена утепленная дверь 1 и сделан тамбур с внутренней дверью 2 для отсекания холодного воздуха при входе в операторную. В нише тамбура внутри операторной установлен электрический щит 3, предназначенный для управления работой насосов. Электрические кабели выведены наружу через проем и заведены в клемную коробку 4, закрепленную на задней стенке операторной. Внутри операторной на стенах установлены светильники 5, электрический выключатель 6 и розетки 7 для подключения пульта управления топливораздаточной колонкой, электронагревателя и других приборов. Внизу окна установлен лоток 8 для получения платы. По потолку операторной проведена охранно-пожарная сигнализация, приемно-контрольный прибор охранно-пожарный 9 установлен внутри операторной на задней стенке. Проходящие по задней стенке кабели и провода закрыты кожухом 10. Для вентиляции помещения в окне предусмотрена форточка. Отопление помещения операторной должно осуществляться только электрическим закрытым масляным радиатором. Применение электронагревателей с открытым нагревательным элементом не допускается.
