Блоки питания БП

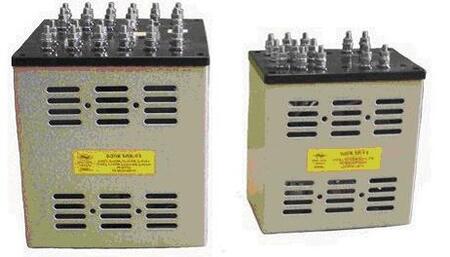

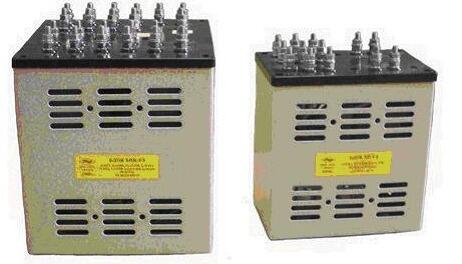

Блок типа БПК предназначен для питания и предварительного кодирования рельсовой цепи с питающего ее конца, блок типа БРК — для питания двухэлементных реле и предварительного кодирования рельсовой цепи с питающего ее конца. Все три типа блоков применяются в станционных рельсовых цепях на участках железных дорог с электрической тягой на постоянном токе. Структура условного обозначения БПКР-ХЗ: Б — блок; П - питания; К — кодирования; Р — релейный; ХЗ — климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89. Условия эксплуатации: -Высота над уровнем моря: не более 1000 м -Температура окружающей среды: °С -40…+40 -Относительная влажность воздуха при температуре: 20 °С, % -Окружающая среда: Невзрывоопасная, не содержащая, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию, не насыщенная водяными парами и токопроводящей пылью, отсутствие непосредственного воздействия солнечной радиации -Требования пожарной безопасности: ГОСТ 12.1.004-91 -Требования техники безопасности ГОСТ 12.2.007.2-75 Нормативно-технический документ на блок для внутригосударственных и экспортных поставок: ТУ 16-517.891-75 ТЕХНИЧЕСКИЕ ДАННЫЕ Технические данные блоков, трансформаторов и дросселей блоков приведены в табл. Питание и предварительное кодирование рельсовых цепей, а также подключение к ним двухэлементных реле типов ДСР-12 и ДСШ-14 осуществляются соответствующими блоками. Питание рельсовых цепей осуществляется напряжением 220 В с частотой тока 25 Гц, а для кодирования - от сети напряжением 220 В с частотой тока 50 Гц. Срок службы блоков до списания не менее 20 лет. Гарантийный срок - 3 года со дня ввода блоков в эксплуатацию. Наименование, тип обозначение Основные технические данные изделия Габаритные размеры, мм Частота, Гц Номинальное первичное напряжение, В Вторичное напряжение при холостом ходе, В Номинальный вторичный ток, А Масса, кг БПК-У3 25; 50 220 3,47-81,2 0,45; 0,55 10,3 187х187х235 БРК-У3 50 220 2,3-55,2 0,6 11,2 187х187х235 БП-У3 25 220 3-73 0,45 4 170х108х210
