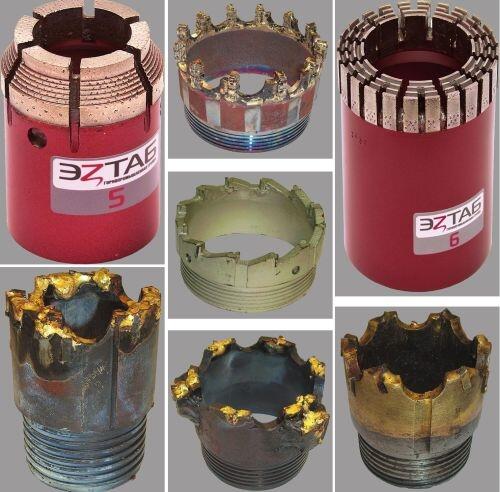

Буровые коронки

Алмазные буровые коронки являются буровым породоразрушающим инструментом, который используется для бурения в буровых установках с вращателем. Алмазные буровые коронки предназначены для бурения скважин заданного диаметра в различных горных породах. Основными конструкционными элементами алмазной буровой коронки являются: корпус, матрица, резьбовая часть. Принцип работы алмазной буровой коронки заключается в том, что при выполнении процесса бурения торцовая часть(матрица) инструмента, на которой находятся алмазы или алмазные сегменты, осуществляет круговые режущие движения в горной породе с одновременным осевым давлением( усилием подачи). При заказе алмазной коронки необходимо учитывать ее диаметр, характеристики горных пород, а также мощность привода вращателя бурильного оборудования.
«ЭЗТАБ» предлагает оптимальный выбор типа алмазных коронок для конкретных геолого-технических условий заказчика, используя в технологии их изготовления передовые собственные разработки. Постоянное совершенствование технологии изготовления, строгий контроль качества исходных материалов и алмазного сырья позволяет добиваться решений задач по увеличению объема проходки(метража) на одну коронку с уменьшением себестоимости каждого погонного метра бурения.
Широкий ряд профессиональных алмазных коронок производства «ЭЗТАБ» с высокой концентрацией алмазов в матрицах позволяет достигать высокой скорости проходки и большой линейной проходимости.


Алмазные коронки для одинарного колонкового бурения

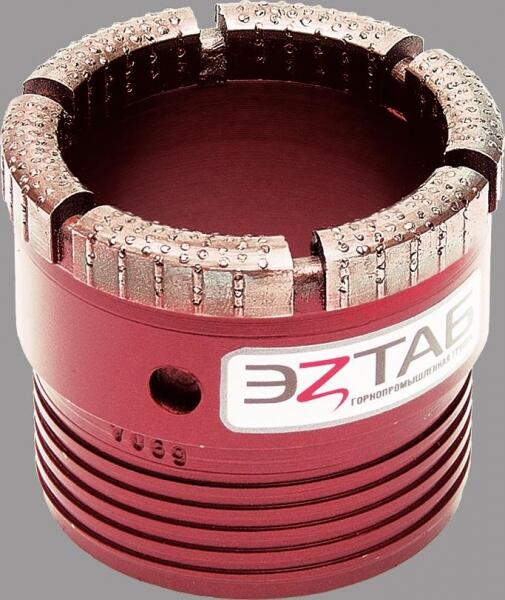

Однослойные алмазные коронки
Однослойные алмазные коронки предназначены для бурения в мало- и среднеабразивных, среднезернистых, монолитных и слаботрещиноватых горных породах VIII – IX категорий по буримости.
Представляют собой сочетание поверхностной вставки крупных алмазов(ступенчатая модификация) с пилотом – импрегнированным алмазами кольцом. Коронки предназначены для бурения монолитных, слаботрещиноватых и среднеабразивных горных пород VIII – IX категорий по буримости.
Пример обозначения однослойных алмазных коронок:
12.60 ЭКА 4 – 76
12 – номер профиля торца коронки
6 – количество секторов коронки
0 – высота объемного алмазного слоя (0 - для однослойных коронок)
Э – ЭЗТАБ
К – коронка
А – однослойная
4 – условная твердость матрицы (твердая)
76 – наружный диаметр алмазной коронки,мм
Профиль рабочей поверхности: усеченная полусфера

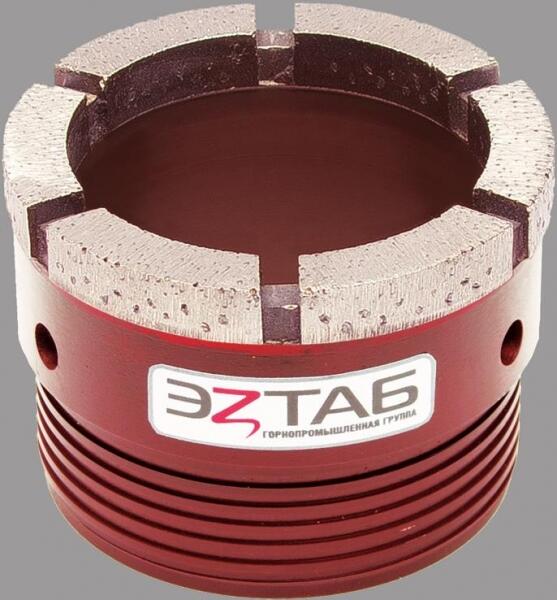

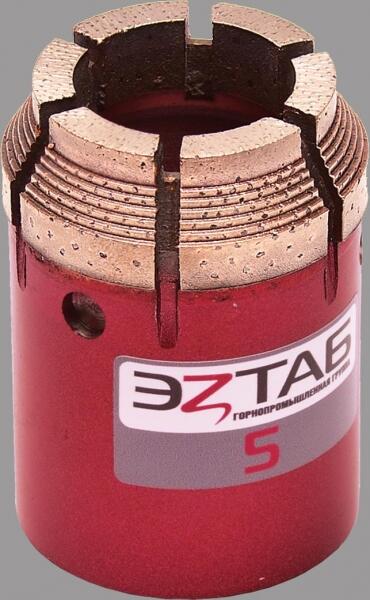

Импрегнированные алмазные коронки
Импрегнированные алмазные коронки предназначены для бурения в широком спектре твердых и очень твердых горных пород IX – XII категорий по буримости: от монолитных до трещиноватых и раздробленных, от малоабразивных до весьма абразивных, различной зернистости и плотности.
Пример обозначения импрегнированных алмазных коронок:
10.64 ЭКИ 2 – 59
10 – номер профиля торца коронки
6 – количество секторов коронки
4 – высота импрегнированного слоя коронки, мм
Э – ЭЗТАБ
К – коронка
И – импрегнированная
2 – условная твердость матрицы (твердая, повышенной износостойкости)
59 – наружный диаметр алмазной коронки, мм
Профиль рабочей поверхности: плоский

Алмазные коронки для бурения комплексами со съемными керноприемниками

Алмазные коронки предназначены для двойных колонковых наборов и ССК, подразделяются на два типа: комбинированные коронки и импрегнированные коронки с W-образным профилем торца.
Комбинированные алмазные коронки
Представляют собой сочетание поверхностной вставки крупных алмазов(ступенчатая модификация) с пилотом – импрегнированным алмазами кольцом. Коронки предназначены для бурения монолитных, слаботрещиноватых и среднеабразивных горных пород VIII – IX категорий по буримости.
Пример обозначения комбинированных алмазных коронок:
15 ЭКК 4 - 59 ССК
15 - номер профиля торца коронки
Э - ЭЗТАБ;
К - коронка;
К - комбинированная
4 - условная твердость матрицы (твердая)
59 - наружный диаметр алмазной коронки,мм
ССК - снаряд для работы комплексами со съемными керноприемниками
Профиль рабочей поверхности: ступенчатый с пилотом

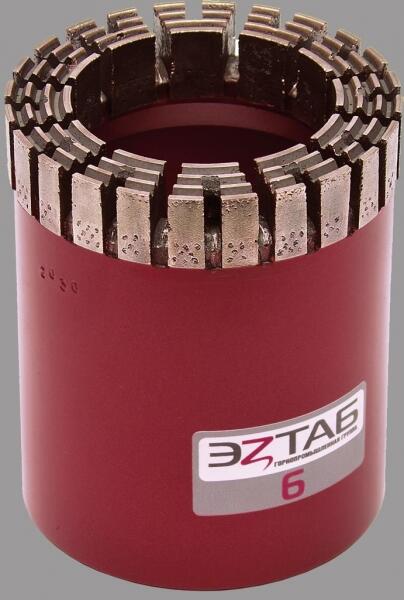

Импрегнированные коронки с W-образным профилем торца
Предназначены для бурения в широком спектре твердых горных пород IX – XII категорий по буримости: от монолитных до трещиноватых и раздробленных, от малоабразивных до весьма абразивных, различной зернистости и плотности.
Пример обозначения алмазной коронки с W-образным профилем торца:
14.86 ЭКИ 9 – 76 ССК
14 – номер профиля торца коронки
8 – количество секторов коронки
6 – высота импрегнированного слоя коронки,мм
Э – ЭЗТАБ
К – коронка
И – импрегнированная
9 – условная твердость матрицы (очень мягкая)
76 – наружный диаметр алмазной коронки,мм
ССК – снаряд для работы комплексами со съемными керноприемниками
Профиль рабочей поверхности: W-образный

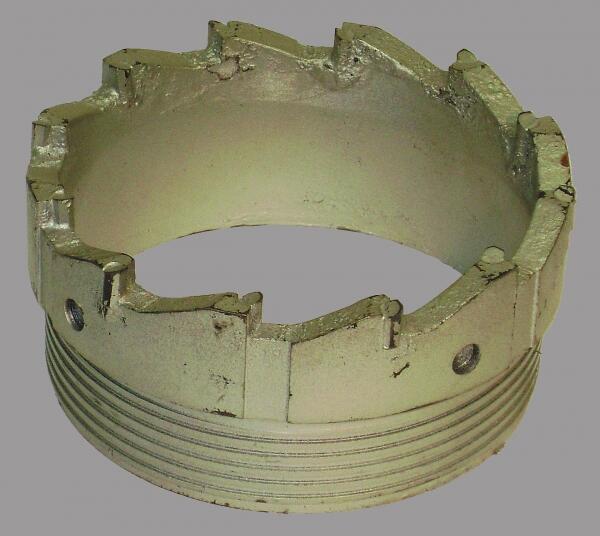

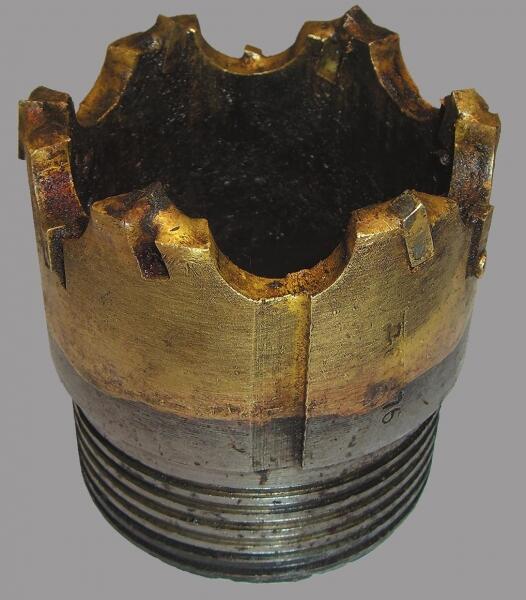

Твердосплпвные коронки
Твердосплавные коронки предназначены для колонкового вращательно-ударного и вращательного способов проходки скважин в мягких и средней твердости породах I – VIII и частично IX категорий по буримости.

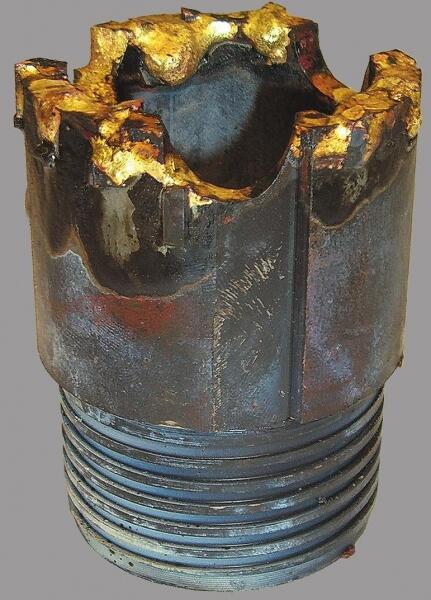

Твердосплавные коронки типа М
Предназначены для бурения как самых мягких пород, отличающихся склонностью к вспучиванию и неустойчивости, так и мягких пород с пропластками более твердых от I до IV категорий по бури-мости и щебеночно-галечных отложений до VI категории.
Характерной особенностью бурения этими коронками являются высокие механические скорости и, как следствие, образование большого количества крупного шлама.

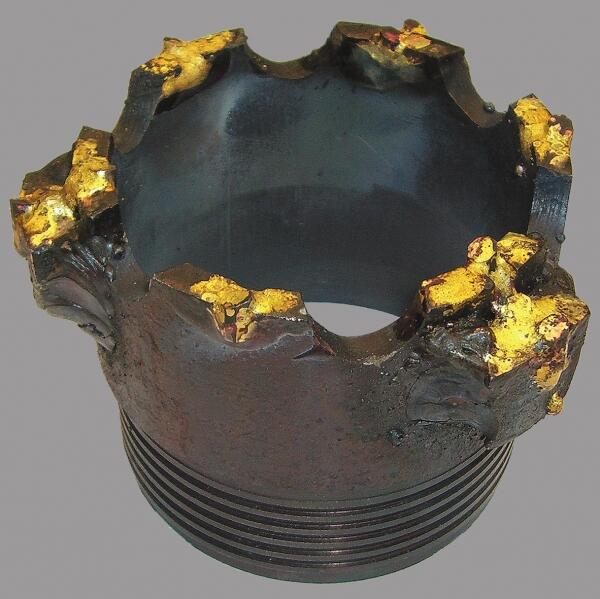

Твердосплавные коронки типа СМ
Предназначены для бурения преимущественно малоабразивных, монолитных и перемежающихся горных пород IV - VII категорий по буримости.
Эти коронки оснащаются резцами различной формы, отличающимися по схемам размещения на торце короночного кольца, так как они предназначены для разбуривания широкого диапазона пород с различными механическими свойствами.

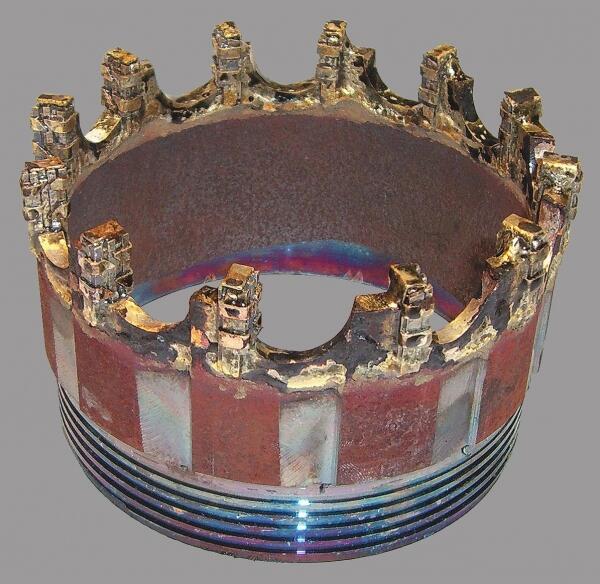

Твердосплавные коронки типа СА
Предназначены для бурения преимущественно абразивных, монолитных, слаботрещиноватых и перемежающихся пород VI – VIII и частично IX категорий по буримости.
В отличие от других твердосплавных коронок, в этих – самозатачивающихся коронках используются резцы с небольшой площадью сечения, при бурении которыми площадь контакта резцов с породой не изменяется, в связи с чем в процессе рейса поддерживается высокая механическая скорость.
Твердосплавные коронки типа СТ
Предназначены для бурения преимущественно малоабразивных трещиноватых и перемежающихся горных пород IV - VI категорий по буримости.
Твердосплавные коронки типа 18 ЭКТС
Предназначены для бурения горных пород осадочного комплекса различной степени сцементированности V – VII категорий по буримости.
