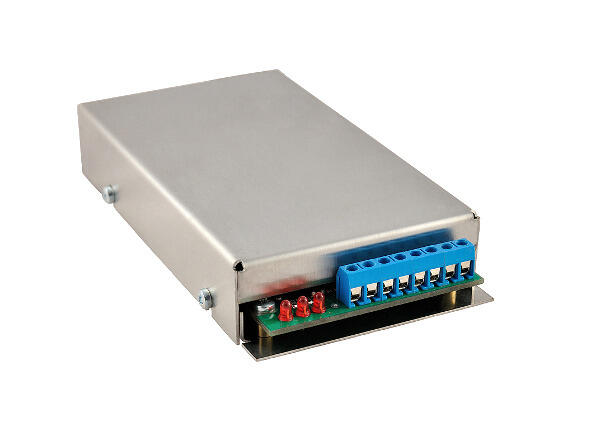

Центральный приемник

"Напряжение питания - 11-13,8 B Потребляемый ток - < 50 мА Чувствительность - не хуже 0,5 мкВ Диапазон частот - 146-174 МГц Класс излучения 16K0F1D,11K0F1D Способ стабилизации частоты - PLL Входное сопротивление - 50 Ом Разъем антенны - "SO239" Выходной интерфейс - RS485, TTL Габариты - 150х80х30мм Вес - 0,3 кг Инструкция пользователя TRR-12 Пультовой приемник предназначен для приема данных из эфира, декодирования и передачи по кабелю в пультовой компьютер. Кроме приема и обработки данных, приемник осуществляет замер уровня сигнала от каждого передатчика, и уровень фонового шума, что позволяет устанавливать передатчики и настраивать их антенны без дополнительного оборудования по сигналу принятому пультовым приемником. Приемник подключается через интерфейс преобразования непосредственно к порту RS 232 пультового компьютера. Приемник имеет выходные интерфейсы RS485, TTL, а также вход контроля сетевого напряжения питания и вход для контроля доступа в помещение, где установлен приемник. Кроме того, приемник имеет вход для загрузки внешних данных от такого же приемника, что позволяет использовать несколько приемников подключенных к одному пультовому компьютеру. Допустимая длина кабеля между пультовым приемником и компьютером до 1,5 км. Это позволяет размещать приемник в непосредственной близости от антенны и сократить потери в антенном кабеле. В качестве приемной антенны можно применять любые согласованные антенны, подбираемые исходя из требований к охватываемой территории. Приемник имеет светодиодную индикацию режима работы. Для нормальной работы системы необходимо обеспечить бесперебойное питание приемника с помощью стабилизатора и аккумуляторной батареи включенных аналогично включению объектовых передатчиков. Приемник предназначен для монтажа в металлический бокс, с трансформатором питания и аккумуляторной батареей. Для ввода приемника в эксплуатацию требуется подключить приемную антенну, пультовой компьютер и подать питание. Никаких дополнительных настроек приемник не требует."
