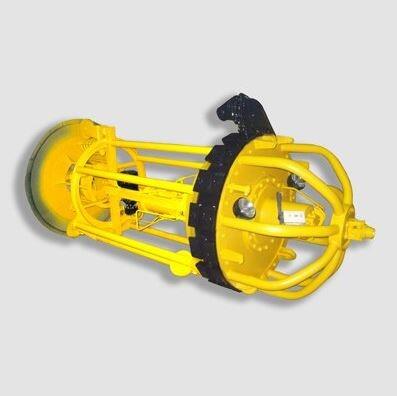

Центраторы внутренние гидравлические типа ЦВ

Центраторы внутренние гидравлические типа ЦВ с двумя независимыми центрирующими рядами предназначены для центрирования торцов секций и отдельных труб диаметром от 426 до 1420 мм длиной до 36 м при неповоротной ручной дуговой сварке линейной части трубопроводов и центровки торцов труб при поворотной сварке в секции на полевых трубосварочных базах при температуре окружающей среды от -40С до +40С. Центратор является гидравлической машиной с автономным электрогидравлическим приводом. Питание электродвигателя насоса гидропривода осуществляется сварочным источником питания постоянного тока с напряжением 27В. Имеют преимущество перед наружными центраторами в том, что стык полностью остаётся открытым, позволяя вести сварку снаружи труб непрерывно и используя сварочные аппараты. Центраторы укомплектованы специальной штангой, длиной не менее 36 м и вентилятором (для центраторов ЦВ107, ЦВ127, ЦВ147), используемым для выдува из трубы газов, образующихся в период сварочных работ. Комплектация центраторов дополнительно согласовывается с Заказчиком. Для большей надежности в ЦВ несколько гидрораспределителей заменены единым, обеспечивающим различные режимы работы. Усилена рама гидроагрегата.
