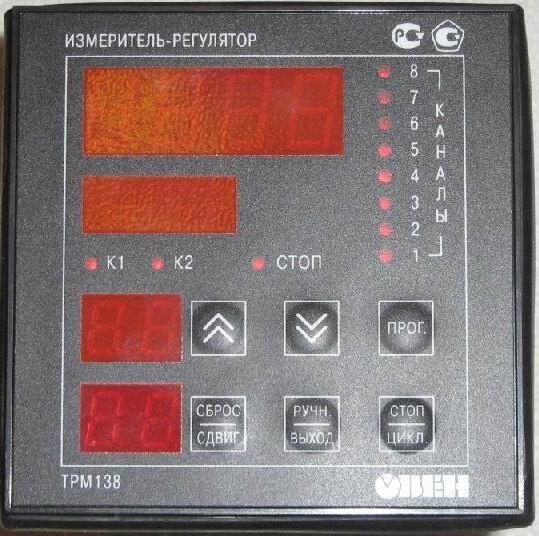

Цифровой измеритель-регулятор ТРМ138Р

"Прибор ТРМ-138Р предназначен для измерения и регулирования физических параметров (температура, давление и др.), одновременного управления 8-ми исполнительными механизмами, а также для регистрации измеренных параметров на ЭВМ. Питание 220В 50Гц. ВОСЕМЬ УНИВЕРСАЛЬНЫХ ВХОДОВ* для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.) Для измерения температуры ко входам подключают: - термопреобразователи сопротивления ТСМ градуировок 50М/100М, гр.23, ТСП градуировок 50П/100П; - термопары ТХК(L), ТХА(K), ТЖК(J), ТНН(N), ТПП?, ТПП(S), ТВР(А-1). Для измерения других физических величин (давления, расхода, влажности и т. д.) могут быть использованы датчики с унифицированным выходным сигналом - тока 0...5 мА, 0...20 мА, 4...20 мА; - напряжения 0...50 мВ, 0...1 В. ВЫЧИСЛЕНИЕ ДОПОЛНИТЕЛЬНЫХ ВЕЛИЧИН: - средних значений от 2 до 8 измеренных величин; - разностей измеренных величин; - скорости изменения измеряемой величины;- цифровой фильтрации, коррекции и масштабирования; ДО ВОСЬМИ КАНАЛОВ РЕГУЛИРОВАНИЯ ИЛИ РЕГИСТРАЦИИ температуры, давления или других измеренных или вычисленных величин: - регулирование по двухпозиционному закону; - регистрация на аналоговом выходе (ток 4...20 мА). ЛОГИЧЕСКИЕ УСТРОЙСТВА: Блок обработки данных включает в себя восемь логических устройств (ЛУ). На сегодняшний день пользователь может задать следующие режимы работы логических устройств: - устройство сравнения — ЛУ сравнивает измеренное значение с уставкой и выдает релейный управляющий сигнал в соответствии с заданной логикой; - регистратор — ЛУ выдает аналоговый сигнал в диапазоне 4...20 мА, пропорциональный значению измеряемого параметра. Для работы в режиме регистратор для соответствующего ЛУ программным путем должен быть задан этот режим и на выходе установлен ЦАП ?параметр—ток 4...20 мА?. К каждому ЛУ может быть подключено одно из восьми выходных устройств, порядковый номер которого задается при программировании. ВСТРОЕННОЕ ВЫХОДНОЕ УСТРОЙСТВО : реле 4 А 220 В; Любое реле может выполнять функции аварийного, что задается программным путем. РЕЖИМ РУЧНОГО УПРАВЛЕНИЯ выходными устройствами КОНФИГУРИРОВАНИЕ функциональной схемы и установка параметров: - кнопками на лицевой панели прибора; - на ПК с помощью программы-конфигуратора. ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН, Modbus ASCII/RTU). Через этот интерфейс прибор может передавать текущее значение измеренных величин, принимать команды на изменение установок и состояния выходных устройств."
