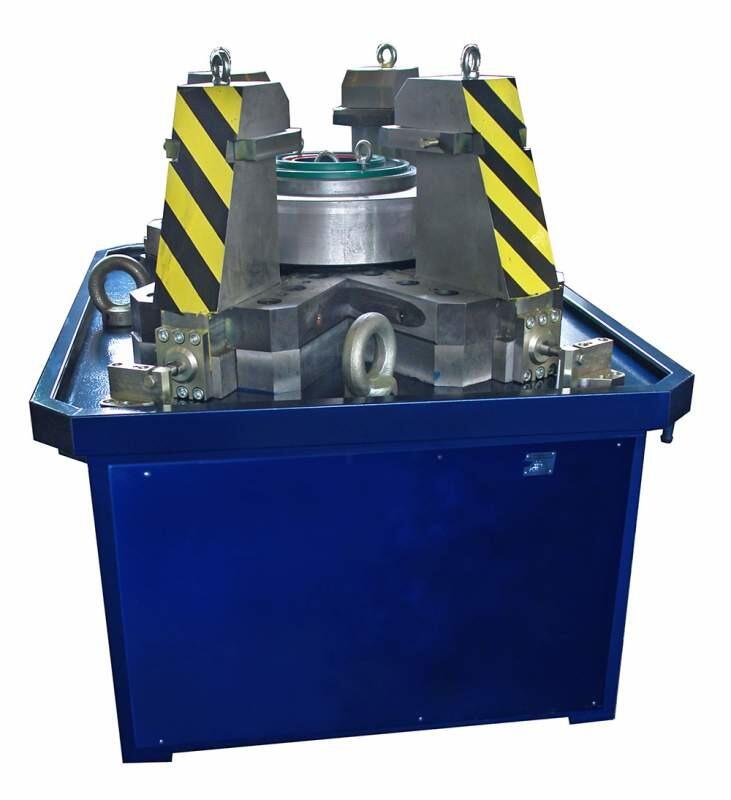

Cтенд для гидравлических испытаний нефтепромыслового оборудования СТИ-1-5

Cтенд для гидравлических испытаний нефтепромыслового оборудования СТИ-1-5 предназначен для гидроиспытаний фонтанной, нагнетательной арматуры и противовыбросового оборудования, имеющих фланцевые соединения устьевого оборудования по ГОСТ 28919-91 - испытание на прочность, плотность материала деталей и сварных швов, работающих под давлением; - испытания на герметичность относительно внешней среды, затвора запорной арматуры, ПВО. Испытываемое изделие: устьевое оборудование (шиберные задвижки, катушки, тройники, крестовины и т.д.), ПВО (малогабаритные превенторы), фонтанная арматура - Ду 50…180мм. Возможно изготовление стенда в кессоном исполнении, когда столешница гидропресса находится на одном уровне пола участка. Преимущества: стен разработан для быстрого и легкого зажима изделий; стенд состоит из станины и трех горизонтально перемещающихся захватов, которые синхронно перемещаются при помощи специальной рукоятки, либо с помощью гидропривода; фиксация происходит путем прижима к прихватам; зажимная установка оснащена ножной педалью для удобства зажима арматуры; эргономично разработанный пульт управления содержит всю необходимую аппаратуру для управления; контролируемое усилие прижима. Испытываемое изделие: устьевое оборудование (шиберные задвижки, катушки, тройники, крестовины и т.д.), ПВО (малогабаритные превенторы), фонтанная арматура - Ду 50…180мм. Возможна комплектация: - станцией оборотного водоснабжения СТОЖ; - с компьютерно-регистрационной системой CT-RS; - в мобильном контейнере с компрессором и генератором для полевых испытаний. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Развиваемое max усилие на штоке, тонн зажима - 0…150 Тн Испытательное давление, развиваемое пневмогидрацией, МПа - От 2,5 до 1500 Испытательная среда - вода температурой от +50С до +400С не грубее 12 класса чистоты по ГОСТ 51232-98 давлением, МПа - До 150 МПа Энергоноситель - сжатый воздух класса 7 по ГОСТ 17433-80, МПа - 0,6 Габаритные размеры, мм - 700x600x700
