ДАТЧИК ДЕФОРМАЦИИ ЗАКЛАДНОЙ КД120
Закладной датчик деформации композитный КД120, в дальнейшем датчик деформации, предназначен для измерения деформаций в железобетонных конструкциях с помощью встроенного тензорезистивного делителя.

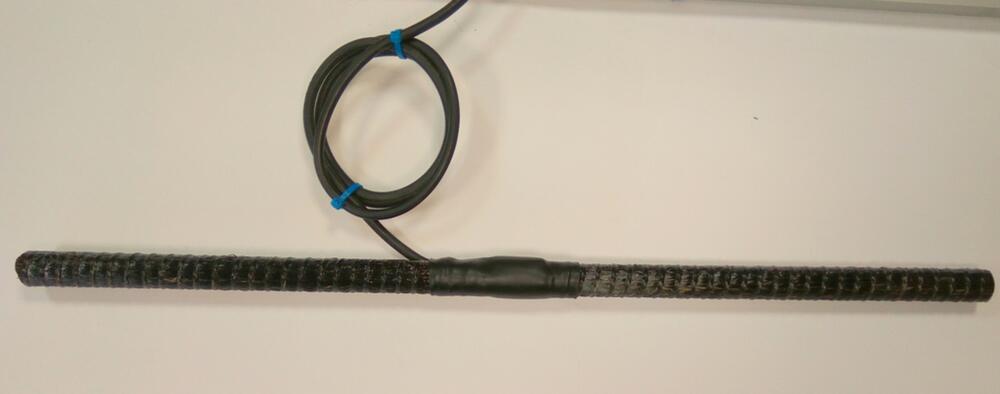

Датчик деформации , представляет собой стержень композитной арматуры, оборудованный тензорезистивным делителем напряжения и кабелем, закладывается при бетонировании конструкций.
Учёт сопротивления кабеля производить в соответствии с ТУ на кабель КМПВ 4х0.35. Стандартное сопротивление 57 Ом/км.
Выводы рабочего датчика деформации - зелёный и бесцветный, выводы компенсационного датчика - синий и бесцветный
Датчик деформации, термокомпенсированный , представляет собой стержень композитной арматуры, оборудованный тензорезистивным делителем напряжения и кабелем, закладывается при бетонировании конструкций. Встраиваемый в бетон композиционный датчик деформации, даёт возможность проводить корректные измерения деформаций в теле бетона в отличие от других решений, которые сильно искажают поля напряжений, в результате чего для них не удаётся правильно выставить граничные значения.
Учёт сопротивления кабеля производить в соответствии с ТУ на кабель КМПВ 4х0.35. Стандартное сопротивление 57 Ом/км.
Выводы рабочего датчика деформации - зелёный и бесцветный, выводы компенсационного датчика - синий и бесцветный
Таблица №1 Технические характеристики закладного композитного датчика деформации КД120;
| № п/п | Наименование | Значение |
| 1 | Предельное удлинение рабочего тензорезистора, % | 5 |
| 2 | Коэффициент преобразования рабочего тензорезистора | 2.09 |
| 3 | Погрешность преобразования, % | 1.0 |
| 4 | Номинальное сопротивление рабочего и компенсационного тензорезисторов, Ом | 119.8 |
| 5 | Диапазон отклонения сопротивления от номинального, Ом | ±0.2 |
| 6 | Напряжение питания полумоста, не более, В | 3.3 |
| 7 | Масса, г, не более | 200 |
| 8 | Рабочие условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха при температуре 25 °С, % | от -50 до +50 до 98 |
| 9 | Длина кабеля, м | В соответствии с ТЗ |
| 10 | Маркировка | по месту |
