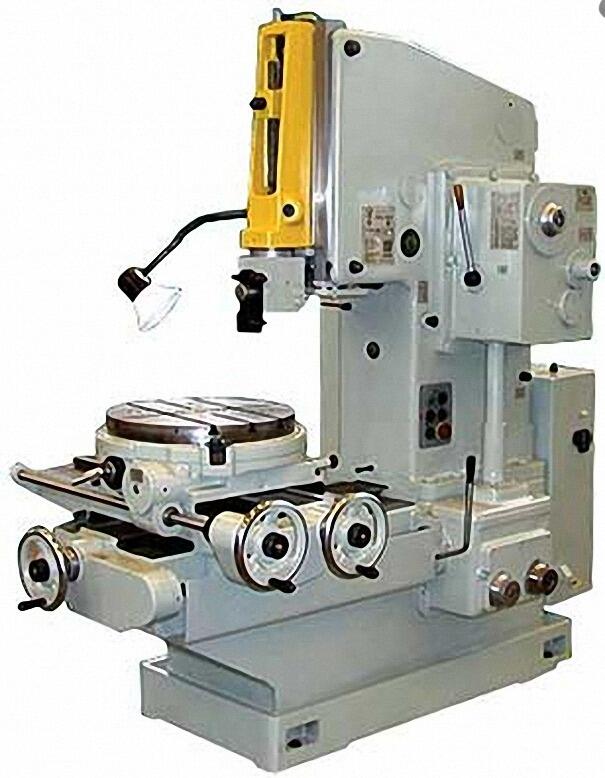

Долбёжный станок ГД200

Долбёжный станок ГД200 Долбёжный станок ГД200 с гидравлическим приводом предназначен для изготовления шпоночных пазов, шлицев, поднутрений и канавок на фасонных и плоских поверхностях в единичном и мелкосерийном производстве. Станок оснащен поворотной резцовой головкой для долбления под углом 90° в обе стороны, устройством наклона салазок долбяка на угол до 5° к вертикальной плоскости для изготовления шпоночных пазов в конических отверстиях, а также вертикально переустанавливаемым долбяком в диапазоне до 265 мм, что позволяет значительно расширить номенклатуру обрабатываемых на станке изделий. Длина хода долбяка, мм 20...200 Расстояние от поверхности стола до нижнего торца направляющих долбяка, мм 320 Расстояние от наружной поверхности резцовой головки до станины (вылет), мм 450 Высота обрабатываемого изделия, мм, при обработке: наружной поверхности 300 внутренней поверхности 100 Усилие резания, кН 15 Скорость долбяка под нагрузкой, двойных ходов/мин 32, 49, 66,101 Ход стола: продольный, мм 500 поперечный, мм 400 круговой, град 360 Диапазон подач стола на один двойной ход долбяка: продольных, мм 0,1...1,2 поперечных, мм 0,1...1,2 круговой, град 0,07...0,8 Диаметр рабочей поверхности стола, мм 500 Количество фиксированных положений стола 12 Мощность главного привода, кВт 3,6 Габаритные размеры, мм Длина 1900 Ширина 1270 Высота 2175 Масса, кг 2000
