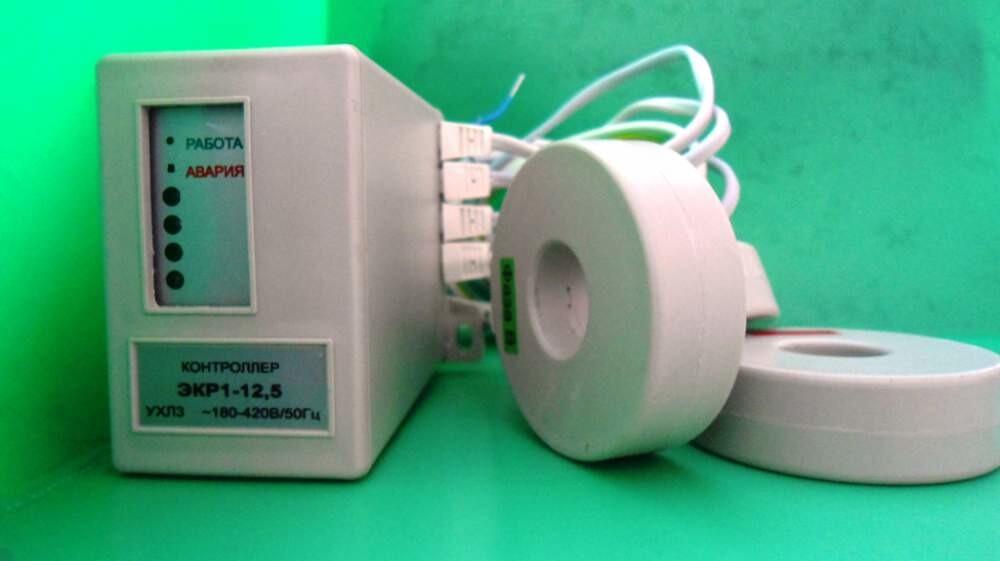

ЭКР - электронный контроллер расцепителя

Электронные контроллеры расцепителя ЭКР-1,ЭКР-2 предназначены для непрерывного контроля тока в трехфазных линиях электропередачи переменного тока промышленной частоты 50Гц напряжением 220/380 В и защитного отключения нагрузки при возникновении аварийных режимов. Управляющий контакт контроллера ЭКР1 работает на размыкание цепи при аварийном отключении. Управляющий контакт контроллера ЭКР2 может работать как на размыкание, так и на замыкание контакта управления при аварийном отключении (режим задается потребителем). Контроллеры обеспечивают четырехуровневую регулируемую защиту по току по трем фазам сети: -по уровню минимальной нагрузки Imin - с регулируемой задержкой срабатывания Tmin от 1 до 250 сек; -по уровню тока перегрузки Inom - с регулируемой задержкой срабатывания Tnom от 1 до 250 сек; -по уровню тока максимальной защиты Imax - с регулируемой задержкой срабатывания Ттах от 1 до 250 сек; -по уровню сверх тока Iotc- с нерегулируемой задержкой срабатывания не более 0,05 сек. Контроллеры изготавливаются шести номиналов на диапазо контролируемых токов от 2 до 5000 А. При подключении через трансформаторы тока диапазон может быть расширен до 100 КА. Контроллеры обеспечивают регистрацию даты, времени, контролируемых токов и причины аварии на момент аварийного отключения. Контроллер ЭКР1 сохраняет в памяти параметры четырех последних по времени аварийных отключений. Контроллер ЭКР2 сохраняет в памяти параметры восьми последних по времени аварийных отключений. Контроллер ЭКР1 имеет в своем составе программируемый таймер, обеспечивающий возможность автоматического подключения/отключения нагрузки по заданной программе в реальном масштабе времени. Число программируемых циклов "включение-отключение" в течениесуток - от 1 до 10, разрешение по времени 1 мин. Контроллер ЭКР2 таймера не имеет. Питание контроллеров осуществляется от одной фазы сети переменного тока напряжением 220/380 В частотой (50±2) Гц. Контроллер сохраняет работоспособность при снижении питающего напряжения на 25 от номинального продолжительностью не более 5 сек. Контроллеры предназначены для работы совместно с пультом управления и индикации ПУ-04, который включается в комплектпоставки по дополнительному требованию заказчика и оплачивается отдельно. Один пульт может обслуживать любое количество контроллеров.
