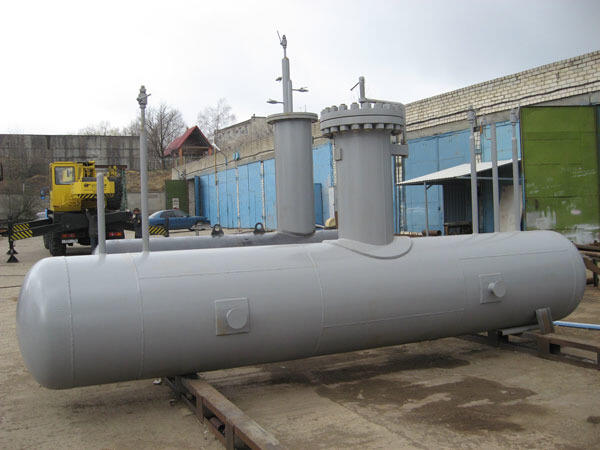

Емкость для сбора конденсата

"Емкости сбора конденсата предназначены для сбора и хранения конденсата природного газа с узлов очистки на компрессорных и газораспределительных станциях, линейных участках магистральных газопроводов. Конструкция емкости предусматривает эксплуатацию в районах с умеренным (исполнение У(N) по ГОСТ 15150-69) и холодным (исполнение ХЛ(F) по ГОСТ 15150-69) климатом с сейсмичностью до 9 баллов. ЕСК представляет собой сварной сосуд цилиндрической формы с эллиптическими днищами, подводящими и отводящими патрубками. По конструкторскому исполнению монтажа емкости могут быть надземного (ЕСК) и подземного (ЕСКП) исполнения. Рабочая среда - конденсат природного газа. Максимальное рабочее давление 10,0 МПа (100 кгс/см2). Работа емкостей может производиться по нескольким вариантам: 1-й вариант - работа емкости по методу дыхательного клапана. 2-й вариант - работа емкости по методу уравнительной линии. 3-й вариант - работа емкости с применением газоотделителя. Емкость сбора конденсата комплектуется: • сосудом, работающим под давлением; • технологическими трубопроводами, предназначенными для проведения сливоналивных операций с газовым конденсатом; • запорной арматурой, обеспечивающая надежное и герметичное перекрытие технологических трубопроводов при проведение всех технологических операций и процессов; • уровнемером, обеспечивающим контроль уровня в емкости и подачу сигнала оператору и исполнительному устройству при превышении уровня наполнения емкости; • ложементами на нержавеющем поддоне (для надземного расположения емкости). Технические характеристики ЕСК(П) Параметры Показатели Рабочее давление, МПа 0,3-10,0 Рабочая среда Природный газ по ОСТ 51.40-93, конденсат природного газа Вместимость полная, м3 0,1-10 Длина, мм 1-6000 Внутренний диаметр, мм 500-1600 Толщина стенки, мм По расчету Марка ЕСК(П)-0,1 - ЕСК(П)-10,0 Категория размещения I по ГОСТ 15150-69* Минимальная температура стенки, °С Минус 60"
