Фрезы червячные

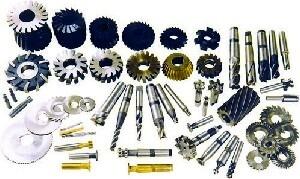

ФРЕЗЫ ЧЕРВЯЧНЫЕ Фрезы червячные применяют для нарезания цилиндрических колес, а также для чернового, получистового и чистового нарезания прямозубых и косозубых цилиндрических колес в диапазоне модулей 0,1-40 мм. В зависимости от назначения и размеров червячные фрезы изготавливают классов точности ААА, АА, А, В, С и D и рекомендуются соответственно для нарезания зубчатых колес 5-6, 7, 8, 9 и 11-й степеней точности. По способу закрепления в станок фрезы червячные делятся на насадные и хвостовые. По направлению витков фрезы червячные могут быть правозаходными и левозаходными, по числу витков (заходов) - однозаходными и многозаходными. По конструкции фрезы червячные делятся на цельные, выполненные из цельной заготовки, составные и сборные, у которых только зубья изготавливаются из инструментального материала. Червячные фрезыцельной конструкции наиболее широко применимы на производстве. Они технологически очень функциональны и имеют несколько классификаций: А) по назначению: одно и многозаходные; под шевингование или шлифование; черновые и чистовые; Б) по размерам: короткие и длинные, увеличенного диаметра. В) по точности изготовления: классы ААА, АА и др. Также фрезы червячные преимущественно применяют для нарезания колес зацепления Новикова. За основу проектирования принимается исходный контур передачи Новикова, размеры которого устанавливаются в нормальном сечении профиля зубьев червячной фрезы. На производстве широко распространены цельные конструкции червячных фрез в диапазоне модулей 1,6-16 мм по ГОСТ 16771-81. Червячные фрезы применяются и для нарезания шлицевых валов с эвольвентным профилем, выбор конструктивных размеров которых ничем не отличается от выбора червячных фрез для цилиндрических зубчатых колес с эвольвентным профилем зуба. Червячными фрезами можно нарезать шлицевые валы с двумя формами впадин между зубьями: с плоским и закругленным дном. Так же червячными фрезами возможно нарезание шлицевых валов с прямобочным профилем с центрированием соединения по наружному или внутреннему диаметрам. фрезы червячные с «усиками», которые обеспечивают получение прямолинейного участка по всей высоте зуба вала, а образуемые ими канавки у основания зубьев облегчают процесс шлифования шлицевых валов. Фрезы червячные для нарезания зубчатых колес под шевингование применяются в серийном и массовом производстве зубчатых колес, подвергаемых в дальнейшем чистовой обработке - шевингованию. Фрезы червячные для нарезания червячных колес должны иметь профиль, соответствующий форме профиля витков червяка (архимедова, эвольвентного или конволютного), с которым колесо находится в зацеплении.
