Газовый комплекс СГ-ЭКВз-Т-100...4000 /1,6(7,5)

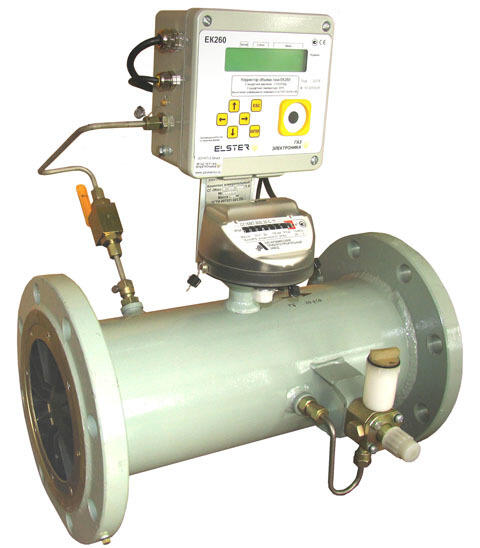

"Измерительно-газовые комплексы СГ-ЭКВз-Т1-100...4000/1,6 Состав комплексов: сг16мт100...4000+ек260 Измерительный газовый комплекс СГ-ЭК состоит из турбинного счетчика газа СГ-16М и электронного корректора ЕК-260 фирмы "Эльстер" (Германия) с встроенным в корпус датчиком абсолютного давления и датчиком температуры типа РТ-100, вмонтированным в корпус счетчика газа СГ-16МТ. Измерительный газовый комплекс СГ-ЭК является законченным узлом коммерческого учета газа обеспечивающим уменьшение суммарной погрешности измерения по сравнению с узлами учета на базе счетчиков РГ, ТГС, СГ-16 и узлами учета газа на базе стандартных диафрагм. Измерительный газовый комплекс СГ-ЭК полностью соответствуют требованиям правил пр 50.2.0.19-96 и международных рекомендаций (oiml r6, oiml r32) к приборам коммерческого учета газа, полностью адаптированы к условиям эксплуатации в России. Измерительный газовый комплекс СГ-ЭК имеет маркировку взрывозащиты 1Ex ib IIB T1 и может применяться во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей категории IIA и IIB группы Т1. Область применения - учет (в том числе при коммерческих операциях) рабочего и приведенного к нормальным условиям объема природного газа; - измерение и контроль расхода газов в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов в газовой и других отраслях промышленности; - могут быть использованы для измерения одно- и многокомпонентных газов, неагрессивных к материалам деталей, соприкасающихся с измеряемой средой. Технические характеристики измерительный газовый комплекс СГ-ЭК Диаметры условного прохода, мм 50, 80, 100, 150, 200 Верхние пределы измерения, м3/ч 100, 200, 400, 800, 1000, 1600, 2500, 4000 Диапазон измерения, Qmax / Qmin, не менее СГ-ЭК-Т 1:10(1:20), СГ-ЭК-Р 1:20 (за дополнительную плату 1:50 или 1:100) Диапазон рабочих давлений, МПа (абс) 0,08-5,5 Температура окружающего воздуха, °С от -10 до +50 Температура измеряемого газа, °С от -20 до +50 Погрешность измерения нормального объема при рабочих условиях: - в диапазоне расходов от 20 до 100% Qmax ±2,5% - в диапазоне расходов от 10 до 20% Qmax ±1,5% Погрешность измерения температуры ±0,1% Погрешность измерения давления ±0,2% от измеренного значения Электропитание Литиевые батареи, ресурс - не менее 5 лет; 220В/50Гц и 24В постоянного тока (через дополнительный блок питания) Дополнительные функции Дистанционное управление и передача информации - интерфейс RS 232, в том числе через внешний модем. Возможность введения поправок на состав газа и удельную теплоту сгорания газа. Автоматическая диагностика работоспособности функций блоков комплекса. Автоматическое почасовое архивирование основных параметров за последние полгода. Модификации Условное обозначение счетчика Диаметр условного прохода, мм Исполнение СГ-ЭКВз-...-100/1.6 50 Бесфланцевое Отбор давления и установка датчика температуры на трубопроводе СГ-ЭКВз-...-200/1.6 80 СГ-ЭКВз-...-400/1.6 100 СГ-ЭКВз-...-800/1.6 150 СГ-ЭКВз-...-1000/1.6 150 СГ-ЭКВз-...-1600/1.6 200 СГ-ЭКВз-...-2500/1.6 200 СГ-ЭКВз-...-200/7.5 80 СГ-ЭКВз-...-400/7.5 100 Бесфланцевое СГ-ЭКВз-...-800/7.5 150 Бесфланцевое СГ-ЭКВз-...-1000/7.5 150 Бесфланцевое СГ-ЭКВз-...-1600/7.5 200 Бесфланцевое СГ-ЭКВз-...-2500/7.5 200 Бесфланцевое СГ-ЭКВз-...-4000/7.5 200 Бесфланцевое Расшифровка условных обозначений СГ-ЭКВз СГ-ЭКВз - 1.0 - 1600 / 1.6 1.0-Максимально значение измеряемого давления, МПа 1600-Максимальный измеряемый объемный расход, м3/ч 1.6-Максимальное допустимое рабочее давление, МПа Рабочие диапазоны измерения абсолютного давления в МПа выбираются из стандартного или расширенного ряда: Стандартный ряд (1:2,5): 0,08-0,2; 0,14-0,35; 0,2-0,5; 0,3-0,75; 0,4-1,0; 0,8-2,0; 1,4-3,5; 2,2-5,5 Расширенный ряд (1:5): 0,1-0,5; 0,15-0,75; 0,2-1,0; 0,4-2,0; 2,2-5,5 По желанию потребителей счетчик газа СГ-ЭК могут быть укомплектованы газовыми фильтрами типа ГФС, в том числе с датчиками-реле перепада давлений на фильтрующем элементе, ответными фланцами, комплектом монтажных частей"
