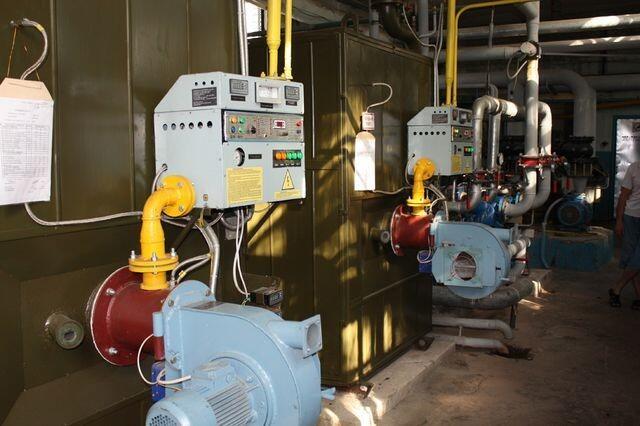

Горелки газовые автоматические Комплект оборудования с горелкой типа АБГ-Г для установки в котельных

"В комплект оборудования входят приборы, контролирующие и регулирующие технологические параметры котла. Электронный блок системы автоматического управления обеспечивает автоматическое поддержание температуры теплоносителя на выходе из котла. Система автоматического управления и защиты выполняет функции автоматического управления розжигом, регулирования температуры, контроля технологических параметров, сигнализации о нормальной работе, аварийных ситуациях, обеспечивает автоматическое отключение (защиту) в случаях: превышения давления газа выше установленного на напоромере давления газа в магистрали; снижения давления газа ниже установленного на напоромере давления газа в магистрали; уменьшения давления воздуха в горелке (остановка двигателя вентилятора)ниже установленного на напоромере давления воздуха; уменьшения разрежения в топке ниже установленного на тягомере; превышения и снижения давления воды, установленного на электроконтактном манометре; превышения температуры теплоносителя выше установленной (критической) на измерителе-регуляторе температуры ; срыва факела горелки, регистрируемого ионизационным датчиком; отсутствие команды "разрешение "пуск". Во всех случаях обеспечивается звуковая и световая сигнализация аварийных ситуаций. При прекращения подачи электроэнергии или исчезновения напряжения на устройствах автоматического управления электромагнитные клапаны возвращаются в исходное состояние, подача газа прекращается. Горелка газовая состоит из корпуса с фланцем для крепления к топке. Подача воздуха на горение осуществляется вентилятором. Вентилятор крепится к корпусу горелки. Контроль давления газа и воздуха перед горелкой и давления газа в магистрали перед отсечным клапаном производится напоромерами, соединенными с корпусом горелки и трубопроводами. Розжиг горелки - электрогазовый, осуществляется при помощи запальника (электрода зажигания), воспламенение происходит от искры между электродом и завихрителем запальника. Контроль наличия пламени производится ионизационным датчиком. Пуск, управление режимами работы, останов горелок осуществляется системой автоматического управления (блок автоматики установлен в шкафу управления). В шкафу управления смонтированы клапаны электромагнитные, напоромеры, измеритель-регулятор температуры показывающий. Все соединения выполнены с помощью газовых шлангов. Все приборы КИПиА подсоединены к системе автоматического управления, находящейся в этом же шкафу, проводами с дополнительной изоляцией. Все наружные токоведущие провода горелки и цепи управления выносных приборов КИПиА смонтированы в заземленных металлорукавах Р3-АЛ-Х12 ТУ 22-5570-83."
