Индукционные плавильные печи

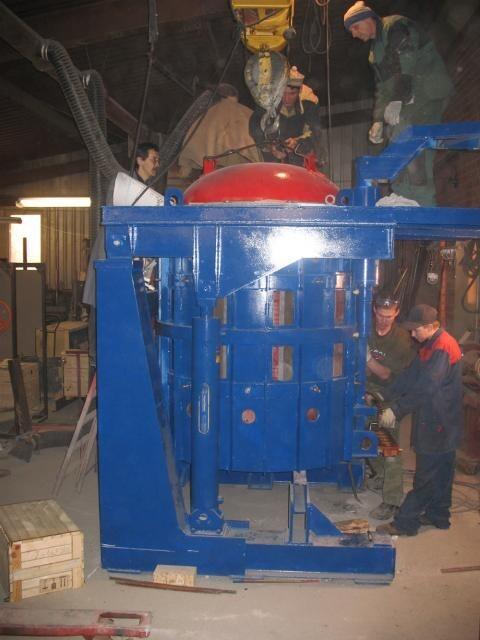

Индукционные плавильные комплексы Печь плавильная индукционная работает по принципу трансформатора, у которого первичной обмоткой является водоохлаждаемый индуктор, а вторичной обмоткой и нагрузкой - находящийся в тигле металл. Нагрев и плавка металла происходят за счет протекающих в нем токов Фуко, которые возникают под действием электромагнитного поля, создаваемого индуктором. Плавильный узел состоит из: Корзина Сварная конструкция представляющая собой обечайку с плоским дном и с проушинами, с помощью которых корзина крепится на раме и посредством которых осуществляется наклон печи при сливе металла. Подина выполнена из жаропрочного бетона. Индуктор печи выполнен из медного водоохлаждаемого профиля прямоугольного сечения (трубки) и представляет собой многовитковую катушку. Катушка индуктора снабжена межвитковой изоляцией, охлаждающий водяной контур разделен на несколько контуров. Предусмотрена система измерения сопротивления тигля. Индуктор печи это съемный узел, который в случае выхода из строя может быть восстановлен или заменен запасным, заранее подготовленным к работе. Магнитопроводы представляют собой сердечники, набранные из листов электротехнической стали. Два магнитопровода, расположенные в зоне выводов индуктора, имеют водяное охлаждение. Магнитопроводы предназначены для проведения магнитных потоков с высокой поглощательной способностью, оснащены изоляционными вставками для увеличения изоляционной прочности индуктора. РамаСварная конструкция, на которой расположены кронштейныкрепления корзины печи и кронштейны гидроцилиндров наклона печи. Рама монтируется на фундаменте и закрепляется анкерными болтами.
