Изолирующие фланцевые соединения с промежуточным фланцем исполнение Б

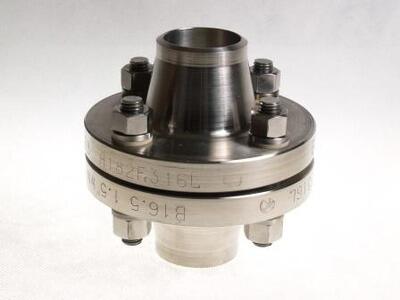

Изолирующие фланцевые соединения с промежуточным фланцем исполнение Б Описание: фланцевое соединение, которое включает электроизолирующие элементы, обеспечивающие прерывание металлической проводимости газопроводов. Запатентованная разработка. Комплектация высокоэффективными фланцевыми прокладками: прокладка ГраФлан® ФЛ-ПЛ-ЭИ на стеклотекстолитовом сердечнике; прокладка ГраФлан® ФЛ-ПЛ-ЭИ-Д с державкой для извлечения (предназначена для фланцев исполнения 1/1 - с соединительным выступом). Типы фланцев ИФС: ПП - стальные плоские приварные по ГОСТ 12820; ПВС - стальные приварные встык по ГОСТ 12821. Исполнения уплотнительных поверхностей фланцев: 1/1 - с соединительным выступом; 2/3 - выступ-впадина. Технические характеристики: Номинальный диаметр, DN (Dу) до 800 мм; Номинальное давление, PN (Pу) от 0,1 до 10 МПа*; Рабочая среда - природный газ; Электрическое сопротивление не менее 5 МОм. * ИФС исполнения ПП (с фланцами стальными плоскими приварными по ГОСТ 12820) изготавливаются на номинальное давление до 2,5 МПа Производится по ТУ 4859-009-73427930-08. Имеется Разрешение Ростехнадзора.
