Кабель для прокладки в грунт

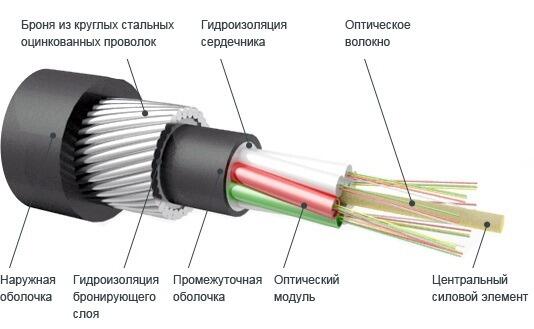

Оптический кабель типа ОКБ, изготавливаемый по ТУ 3587-001-92193892-2011, предназначен для применения на единой сети электросвязи России для прокладки в грунтах, при пересечении рек и водных преград, в кабельной канализации, по мостам и эстакадам, а также в туннелях, коллекторах, зданиях. Конструкция сердечник в виде повива оптических модулей вокруг диэлектрического или металлического центрального силового элемента и (при необходимости) полимерных кордельных заполнителей; внутренняя оболочка из полиэтиленовой композиции; наложенный на внутреннюю оболочку один или несколько повивов круглых стальных оцинкованных проволок; наружная оболочка из полиэтиленовой композиции. Для прокладки в коллекторах, туннелях, внутри зданий оболочка изготавливается из композиции, не распространяющей горение (ОКБН). Оптические модули, внутри которых расположены оптические волокна, выполнены из полибутилентерефталатных композиций. Внутреннее свободное пространство оптических модулей, сердечника и повива стальных оцинкованных проволок содержит элементы гидроизоляции в виде гидрофобного заполнителя либо иные водоблокирующие элементы. Для дополнительной гидроизоляции возможно наложение алюмополиэтиленовой оболочки на сердечник кабеля (ОКБЗ) Основные характеристики: Количество оптических волокон в кабеле до 144 (возможно увеличение до 864 за счет применения многоповивного сердечника) Наружный диаметр кабеля 10 - 19,0 мм Масса кабеля 230 - 540 кг/км Допустимая статическая растягивающая нагрузка 7,0 - 80,0 кН Допустимая раздавливающая нагрузка 0,4 - 1,0 кН/см Минимальный радиус изгиба 20 диаметров кабеля Рабочий диапазон температур -50°С…+50°С Температура монтажа -10°С…+50°С
