Кабель КМРПЭнг(А) - FRLS, КМРПЭнг(А) - FRHF

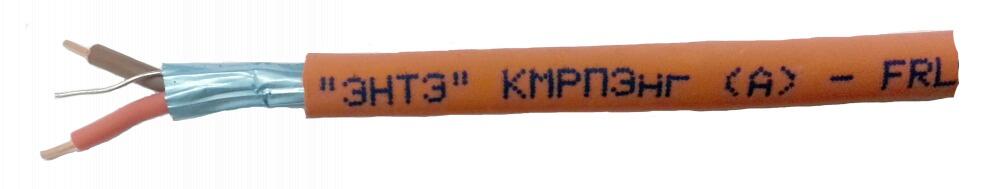

Кабель КМРПЭнг(А) - FRLS, КМРПЭнг(А) - FRHF Кабели огнестойкие монтажные для пожарной сигнализации ТУ 3581-004-37395223-2013 Конструкция: Кабель КМРПЭнг(А)-FRLS - Кабель с медными токопроводящими жилами с числом скрученных пар 1-4 или жил 2-10 с изоляцией из огнестойкой кремнийорганической резины, с обмоткой или без обмотки лентами, с общим экраном из ламинированной алюминиевой фольги, с наружной оболочкой из поливинилхлоридного пластиката пониженной пожароопасности, с низким дымо- и газовыделением. КМРПЭнг(А)-FRHF - Кабель с медными токопроводящими жилами с числом скрученных пар 1-4 или жил 2-10 с изоляцией из огнестойкой кремнийорганической резины, с обмоткой или без обмотки лентами синтетическими (полиэтилентерефталатной или полиимидной), , с общим экраном из ламинированной алюминиевой фольги, с наружной оболочкой из полимерной композиции, не содержащей галогенов. Токопроводящие жилы кабелей круглые, однопроволочные, изготовлены из медной мягкой проволоки. Номинальный диаметр токопроводящих 0,50;0,64;0,80;1,0;1,12;1,37;1,75. Число жил, пар кабелей приведены в таблице ниже. По требованию заказчика допускается изготовление кабелей с другим диаметром жил, числом пар и жил. Данные требования обговариваются при заказе Экран из ламинированной алюминиевой фольги металлической поверхностью внутрь с перекрытием не менее 10 % поверх параллельно уложенных изолированных жил или скрученной пары или параллельно уложенных скрученных пар или поверх пучка из скрученных пар Под экраном проложена контактная медная луженая проволока номинальным диаметром 0,4мм. Под экраном наложена синтетическая (полиэтилентерефталатная или полиимидная) лента в виде обмотки или продольно с перекрытием не менее 20%, или лента из негорючего текстильного материала (стеклоткани) поверх экрана, наложенной продольно. Цвет оболочки должен быть красным. Допускается любой цвет оболочки по согласованию с потребителем. Марка кабеля Диаметр жилы, мм Число жил Число пар Толщина изоляции, не менее, мм Толщина оболочки, не менее, мм КМРПнг(А)-FRHF КМРПнг(А)-FRLS 0,50 - 1,2,3,4 0,5 0,6 0,64 0,5 0,6 0,80 0,5 0,6 1,00 2-10 - 0,5 0,6 1,00 0,5 0,6 1,12 0,5 0,6 1,37 0,7 0,8 1,75 0,7 0,8 Массогабаритные параметры кабелей со скрученными парами: Число (жил) пар и номинальный диаметр жилы, мм Cечение жилы, ммІ Размер, мм Масса кабеля, кг/км КМРПЭ нг(А)-FRLS КМРПЭнг(А)-FRHF 1х2х0,80 0,5 6,6 38,6 38 2х2х0,80 6,2х9,7 90,8 89,2 3х2х0,80 11,6 110,2 108,6 4х2х0,80 12 129,5 127,8 1х2х1,0 0,75 7,5 45,9 45,3 2х2х1,0 7,2х11,2 105,3 103,6 3х2х1,0 12,3 130,1 128,4 4х2х1,0 12,8 156,7 154,9 1х2х1,12 1 7,8 53,6 52,9 2х2х1,12 7,4х11,8 122,1 120,3 3х2х1,12 13 152,6 150,8 4х2х1,12 13,5 183,9 182 1х2х1,37 1,5 8,3 65,9 65,2 2х2х1,37 7,4х11,8 149,6 147,7 3х2х1,37 14,1 191,4 189,4 4х2х1,37 14,6 233,3 231,1 1х2х1,75 2,5 9,7 103 103 2х2х1,75 9,4х15,7 202 202 Электрические параметры: Электрические параметры кабелей соответствуют нормам, указанным в таблице ниже. Наименование параметра Норма для кабеля с номинальным диаметром жил, мм 0,5 0,64 0,8 1 1,12 1,37 1,75 Электрическое сопротивление шлейфа пересчитанное на 1км длины и температуру 20°С Ом, не более 177,8 121,4 73,9 44,6 36,7 24,8 15,1 Электрическое сопротивление постоянному току 1 км токопроводящей жилы при t = 20є С, не более, Ом 96,3 58,2 36,1 24,1 18,1 12,1 7,5 Электрическое сопротивление изоляции жил, пересчитанное на 1км длины и температуру 20°С, МОм, не менее 100 Электрическая емкость пары на 1 км длины кабеля, нФ, не более: 70 75 80 85 90 95 100 Испытательное напряжение между жилами и между жилами и экраном, кВ: постоянный/переменный ток: -1мин 1,4/1,0 Эксплуатационные параметры: Монтаж кабелей -при температуре не ниже минус 10°С. Минимальный допустимый радиус изгиба при монтаже - 10 максимальных наружных диаметров кабеля. Допустимые температуры окружающей среды при эксплуатации, єС от - 40 до + 70. Класс пожарной опасности кабелей по классификации ГОСТ Р 53315. Исполнение — нг-FRLS П1.1.2.2.2. Исполнение — нг-FRHF П1.1.1.2.1.
