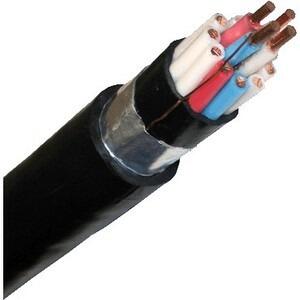

Кабель контрольный

Конструкция: 1. Токопроводящая жила - медная или алюминиевая, однопроволочная, 1 класса по ГОСТ 22483. 2. Изоляция - из поливинилхлоридного пластиката (ПВХ). 3. Скрутка - изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил, цвет изоляции которых должен быть одинаковым. В обозначение марок кабелей, имеющих отличительную маркировку каждой жилы (цифровую или цветовую), добавляют букву "Ц". 4. Разделительный слой - накладывается на скрученные жилы из полиэтилентерефталатной пленки или ПВХ пластиката толщиной не менее 0.5 мм, в кабелях марок КВВГЭнг, АКВВГЭнг из ПВХ пластиката пониженной горючести толщиной не менее 0.5 мм накладывается на скрученные жилы. 5. Экран - в виде обмотки из медной фольги или медной ленты номинальной толщиной 0.06 мм, или алюминиевой фольги номинальной толщиной 0.1 0.15 мм с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Допускается изготовление экрана из продольно накладываемых с перекрытием гофрированных алюминиевых лент. Вдоль экрана из алюминиевой фольги продольно проложена медная проволока диаметром 0.4 - 0.6 мм. 6. Оболочка - из ПВХ пластиката, для кабелей марок КВВГЭнг, АКВВГЭнг из ПВХ пластиката пониженной горючести. Применение: Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель в условиях агрессивной среды и необходимости защиты электрических цепей от влияния внешних электрических полей. Кабели марок КВВГЭнг и АКВВГЭнг применяются для прокладки в кабельных сооружениях и помещениях для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели всех марок могут быть проложены на открытом воздухе. Класс пожарной опасности по ГОСТ 53315-2009: - П1.8.2.3.4
