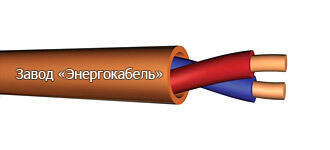

Кабель КПСнг(А)-FRLS FE180, КПСГнг(А)-FRLS FE180 огнестойкие для систем пожарной сигнализации

Область применения КПСнг(А)-FRLS FE180, КПСГнг(А)-FRLS FE180Предназначены для одиночной или групповой стационарной прокладки в системах противопожарной защиты, охранно-пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре, в зданиях, сооружениях и строениях (промышленных предприятиях, школах, больницах, офисных помещениях, высотных зданиях, метрополитене, атомных станциях), где предъявляются требования к кабелям и проводам по сохранению работоспособности в условиях пожара. Эксплуатируется внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели не распространяют горение при групповой прокладке. Класс пожарной опасности кабеля по ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности.» - П1б.1.2.2.2Технические характеристики КПСнг(А)-FRLS FE180, КПСГнг(А)-FRLS FE180 Номинальное напряжение, не более, В 300 Температура окружающей среды при эксплуатации кабеля, °С от -50 до +70 Прокладка и монтаж кабелей без предварительного подогрева производится при температуре °С, не ниже - 15 Минимальный радиус изгиба при прокладке,не менее где D- фактический наружный диаметр кабеля, мм 10 D Срок службы, не менее 15 лет Конструкция КПСнг(А)-FRLS FE180, КПСГнг(А)-FRLS FE180 Одна или две витые пары с однопроволочными (КПСнг(А)-FRLS FE180) или многопроволочными (КПСГнг(А)-FRLS FE180) медными токопрово-дящими жилами номинальным сечением 0,5; 0,75; 1,0; 1,5; 2,5 мм2 с изоляцией из кремнийорганической резины и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Изолированные жилы имеют отличительную расцветку. Электрические параметры Номинальное сечение жил, мм2 0,5 0,75 1,0 1,5 2,5 Электрическое сопротивление цепи (шлейфа) при 20 °C, не более Ом/км С однопроволочными жилами 72,0 49,0 36,2 24,2 14,8 С многопроволочными жилами 78,0 52,0 39,0 26,6 16,0 Электрическое сопротивление изоляции при 20 °C, не более, Мом х км 100 100 100 100 100 Электрическая емкость пары не более, нф/км 75 80 85 90 95 Коэффициент затухания на частоте 0,8 кГц при 20 ° C, не более дБ/км 1,15 1,05 0,95 0,65 0,45 Габариты и масса кабеля Число пар в кабеле, шт. Сечение, мм2 КПСнг(А)-FRLS FE180 КПСГнг(А)-FRLS FE180 Наружный диаметр или диаметр кабеля, мм Расчетная масса 1 км кабеля, кг Наружный диаметр или диаметр кабеля, мм Расчетная масса 1 км кабеля, кг 1 0,5 4,8 30,0 5,1 31,2 2 4,8 х 8,4 53,4 5,1 х 9,0 55,6 1 0,75 5,2 33,6 5,6 38,4 2 5,2 х 9,2 66,9 5,6 х 10,0 69,2 1 1,0 5,7 45,2 6,1 46,5 2 5,7 х 10,2 82,6 6,1 х 11,0 84,8 1 1,5 6,3 59,0 6,8 59,4 2 6,3 х 11,4 109,4 6,8 х 12,4 109,7 1 2,5 7,3 83,9 7,9 85,9 2 7,3 х 13,4 157,9 7,9 х 14,6 161,2
