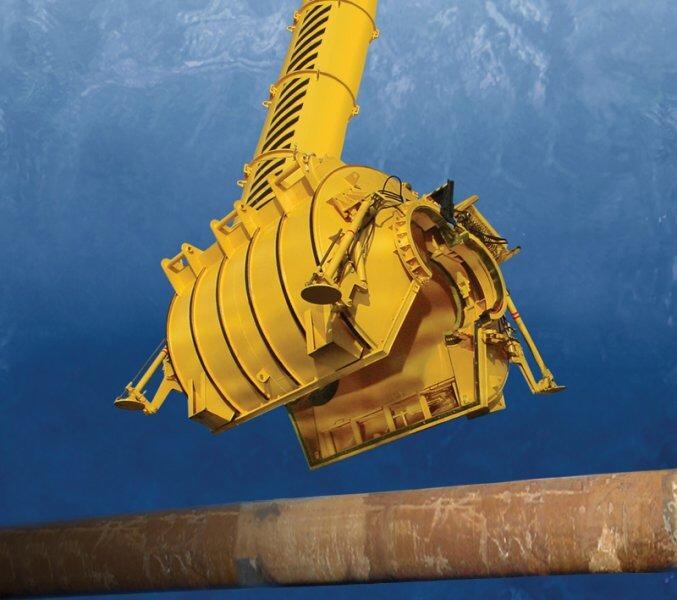

Камера для ремонта подводных газопроводов, Камера ремонтная 6010.100.003

"Камера для ремонта подводных газопроводов Камера ремонтная 6010.100.003 предназначена для проведения ремонтных работ, включая сварочные и изолировочные, при атмосферном давлении, на подводных переходах трубопроводов на глубинах до 14м. Техническая характеристика камеры ремонтной № п/п Наименование параметра Значение 1. Диаметр ремонтируемого трубопровода, мм 219 273 325 377 426 508 530 720 822 1020 2. Максимальная длина "катушки" (заменяемый участок трубопровода), мм (большая длина соответствует меньшим диаметрам) 2200-2500 3. Количество водолазов при монтаже камеры, чел. 2 4. Количество рабочих находящихся в камере не более, чел. 3 5. Напряжение питания системы освещения камеры, В 12 6. Кратность воздухообмена в камере, в час 6-8 7. Допустимая скорость течения воды, м/сек 1.5 8. Волнение рабочее (баллы), высота волн в отстое, м до 3 (1.5) до 4 (2) 9. Внутренний диаметр шахты, мм 1400 10. Максимальная рабочая глубина, м 14 11. Время осушения полного объема камеры без учета поступления фильтрующих вод, не более, час 2 12. Номинальная мощность, кВт 14 13. Номинальное напряжение, В 380/220 14. Род тока трехфазный переменный 15. Частота тока, Гц 50 Масса изделия, кг 53500 16. в том числе масса камеры, кг 7600 наибольшая масса транспортного модуля, кг 5500 Условия эксплуатации 17. температура воздуха (°С) от -10 до +45 температура воды (°С) от -2 до +30 Камера ремонтная (см. схему) состоит из следующих блоков: Камера. Комплект секций шахты. Оголовок. Балласт (комплект). Контейнер обеспечения. Комплект якорей. Конструкция изделия исключает возможность неправильной сборки и подключения, а также ошибок обслуживающего персонала во время эксплуатации, технического обслуживания и ремонта. Монтаж и техническое обслуживание камеры ремонтной производятся стандартным инструментом. Гидравлическая система ремонтной камеры допускает использование ее для питания дополнительного гидравлического оборудования. Внимание! Завод также осуществляет ремонт камер, а также другого нестандартизованного оборудования."
