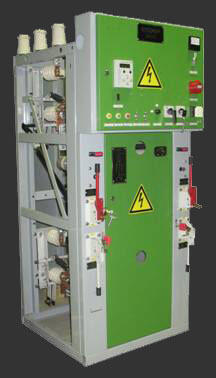

КАМЕРЫ СБОРНЫЕ КСО-204Б

Камеры КСО-204Б служат для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью и предназначены для установки в закрытых распределительных устройствах. Условия эксплуатации : Высота установки над уровнем моря не более 1000м. Температура окружающего воздуха от -25 °С до +40 °С. Окружающая среда взрыво- и пожаробезопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Требования по технике безопасности ГОСТ 12.2.007.3-75. Камеры КСО-204Б соответствуют требованиям ТУ 3414-002-74414467. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Наименование параметра Значение параметра Номинальное напряжение, кВ 6; 10 Наибольшее рабочее напряжение, кВ 7,2; 12 Номинальный ток главных цепей: - с вакуумным выключателем, А - с выключателем нагрузки, А 630; 1000 400; 630 Номинальный ток трансформаторов тока, А 50; 75; 10; 150; 200; 300; 400; 600; 800; 1000 Номинальный ток сборных шин, А 630; 1000 Номинальный ток шинных мостов, А 630; 1000 Ток термической стойкости в течение 3с, кА* 12,5 20 Ток электродинамической стойкости главных цепей, кА* 32 51 Номинальное напряжение вспомогательных цепей, В: - защиты, управления и сигнализации постоянного и переменного тока - цепей трансформаторов напряжения - цепей освещения внутри камер 220 100 36 Номинальное напряжение цепей собственных нужд, В: 220; 380 Номинальное напряжение цепей собственных нужд, В: 220; 380
