Клапаны дымоудаления

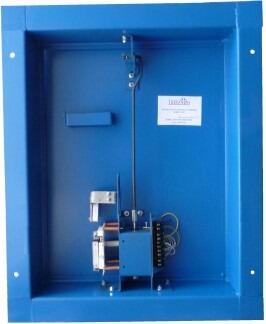

Клапан дымоудаления поэтажный КДП-5А. Клапан КДП-5А предназначен для открывания проема шахты дымоудаления на этаже возникновения пожара. Внешний вид и габаритные размеры КДП-5А показаны на рис.1 в разделе Габаритно-присоединительные размеры. Масса клапан КДП-5А - не более 13,5 кг. Нормальные значения климатических факторов внешней среды при эксплуатации клапанов: 1. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию; 2. Предельные рабочие температуры окружающего воздуха: верхнее значение +40°С; нижнее значение +1°С; 3. Среднемесячное значение относительной влажности в наиболее теплый и влажный период - 65% при 20°С, верхнее значение относительной влажности - 90% при 20°С. Клапан КДП-5А-01 применяется в системе дымоудаления ГА-ПУ-2 и комплектуется металлическим ограждением (рис.2) и ящиком управления ШУ УХЛ4 (рис.3 и 4). Схема электрическая принципиальная показана на рис.5. Клапан КДП-5А-02 применяется в системе дымоудаления ППСДУ-32 и комплектуется металлическим ограждением (рис.2). Схема электрическая принципиальная показана на рис.6. Клапан КДП-5А-03 применяется в системе дымоудаления ППСДУ-34 и комплектуется металлическим ограждением (рис.2). Схема электрическая принципиальная показана на рис.7. Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69. Конструкция клапана предусматривает следующие способы открытия створок: 1. Дистанционный, с пульта управления с помощью привода; 2. Автоматический, по сигналам пожарных извещателей с помощью привода; 3. Ручной. Открытие крышки клапана осуществляется подачей напряжения на катушку электромагнита привода. Закрытие клапана осуществляется вручную при снятом напряжении на электроприводе. Площадь поперечного сечения, м2, не менее 0,2 Установочные размеры, мм 570*438 Габаритные размеры, мм 645*528 Сопротивление воздухогазопроницанию (газопроницанию) в закрытом положении, 1/кг-м 4*104 Предел огнестойкости закрытого клапана со стороны канала дымоудаления, мин. не менее 30 (EI30) Инерционность срабатывания, с, не более 1 Тяговое усиление электромагнита электропривода, кгс, не менее 0,64 Напряжение электропривода, В 220+-22 Потребляемый ток электропривода, не более, А 2,8 Масса клапана, кг, не более 13,5 Удельная масса, кг/А, не более 4,82 Импульс подачи напряжения, с, не более 4 ЛАПАНЫ ПРОТИВОПОЖАРНЫЕ КЛАПАН КДМ - 2/КЛАПАН КДМ - 2с Общие сведения Предел огнестойкости клапана КДМ-2м:EI 90, E90. Предел огнестойкости клапана КДМ-2с: Е90. Клапан КДМ-2м изготавливаются из оцинкованной стали ГОСТ19904-90. Клапан КДМ-2с из стали ГОСТ19904-90 с последующей окраской. Противопожарный клапан КДМ-2м/КДМ-2с (далее клапан) по своему функциональному назначению применяются в качестве дымового с нормально закрытой заслонкой. Вид климатического исполнения и категория размещения УЗ по ГОСТ15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С, при условии отсутствия прямого воздействия атмосферных осадков. Клапан выпускается как в стеновом , так и в канальном исполнении. Устанавливается в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов. Клапан работоспособен в любой пространственной ориентации. Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности. Клапан комплектуется следующими типами приводов: электромеханический МВ; реверсивный МВЕ; электромагнитный(ЭМ); Клапан КДМ-2м с электромагнитным приводом Клапан КДМ-2с с электромеханическим приводом МВ Клапан КДМ-2с с электромагнитным приводом СХЕМЫ КОНСТРУКЦИИ КЛАПАНОВ КДМ - 2м И КДМ - 2с Обозначения на схемах 1 - корпус клапана; 2 - заслонка; 3 - полуось; 4 - уплотнитель; 5 - пружина привода; 6 - электромагнит; 7 - ребро жесткости; 8 - зацеп; 9 - микро переключатель; 10 - электромеханический привод; 11 - ось; 12 - система рычагов; В и Н - установочные размеры клапана, мм; В1 Н1 - габаритные размеры клапана, мм; Х - вылет заслонки клапана, мм; L - длина клапана, мм. Для стенового исполнения: (КДМ - 2с): В1=В+96, мм; Н1 =Н+108, мм; (КДМ- 2м): В1 = В+90, мм; Н1 =Н+104, мм; X = Н-130, мм; L=165, мм. Для канального исполнения: (КДМ - 2м/КДМ - 2с): В1 = В+60, мм; Н1 = Н+60, мм; X = H-110, мм; L = 200, мм. Примечание Клапаны КДМ - 2м и КДМ -2с стенового исполнения изготавливаются только с внутренним расположением привода. Клапаны КДМ -2м КДМ-2с канального исполнения с электромеханическим приводом изготавливаются как с внешним, так и с внутренним расположением привода. Клапаны КДМ -2м и КДМ -2с канального исполнения с электромагнитным приводом изготавливаются только с внутренним расположением привода. При установке электромагнитных приводов на клапаны КДМ -2м и КДМ-2с приводы комплектуются защитным кожухом.
