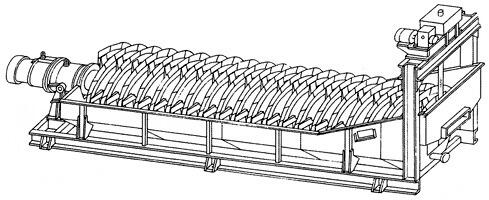

Классификатор спиральный с не погруженной спиралью

Классификатор спиральный КСН с не погруженной спиралью предназначен для мокрого разделения твердого материала на пески (осадок), размером частиц не более 25 мм и слив, содержащий тонкие взвешенные частицы. Также может применяться для обезвоживания. По желанию заказчика длина корыта и обороты спирали могут изменяться. Отличительной характеристикой классификаторов, выпускаемых нашим предприятием, является применение в качестве привода спирали планетарного редуктора, исключающего применение открытых передач. Технические характеристики Наименование показателя Типоразмер классификатора 1 КСН - ЗМ1 1 КСН - 4,8М1 1 КСН - 7,5 М1 1 КСН - 7,5x45 М1 1 КСН - 10М1 1 КСН - 12М 1 КСН - 12WI1 1 КСН - 12 М2 1 КСН - 12М2П Диаметр спирали, мм 300 480 750 750 1000 1200 1200 1200 1200 Количество спиралей, шт. 1 1 1 1 1 1 1 1 1 Длина корыта, мм 3000 4500 5500 4500 6500 6500 6500 6500 6500 Угол наклона корыта, град 18 18 18 18 18 18 18 18 18 Производительность, т/ч, - по пескам* 3,8 7,5 20 20 45 80 80 80 80 - по сливу: при крупности слива 0,83 мм 13 29 64 64 11 16 16 16 16 0,3 мм 0,9 2 1 46 46 78 11 11 11 11 0,15 мм 0,55 1,2 2,7 2,7 4,6 6,5 6,5 6,5 6,5 Габаритные размеры, мм: длина 4000 5600 6930 5930 8380 8300 8380 8050 8050 ширина 800 1000 1120 1120 1330 1590 1590 1590 1590 высота 950 1320 1320 1530 2725 3290 2860 2860 2860 Масса,** кг 800 1400 1990 1620 4490 5500 5640 5780 5790 * Установлена для материала с уд. весом 2,7 т/м3 ** Для классификаторов с резиновыми футеровками спиралей
