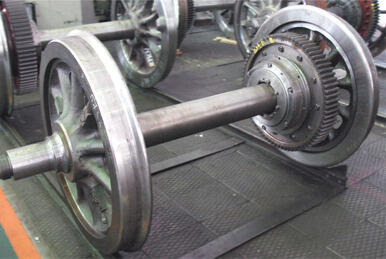

Колесная пара ЭД4М

Устанавливается на электропоезд ЭД4М. Колёсные пары в подавляющем большинстве являются глухими, то есть оба колеса жёстко насажены на цельную ось. Такая конструкция фактически из одной детали отличается высокой надёжностью. Пробег колёсных пар локомотивов с колёсами бандажного типа может достигать нескольких миллионов км при нагрузке 20-25 тс при сменных бандажах. Вписывание в кривые больших радиусов (порядка 500 м и более) осуществляется за счёт разности диаметров колёс по окружностям катания, возникающей при смещении колёсной пары поперёк пути. Эта разность обусловлена тем, что поверхность катания колёс (профиль колеса) не цилиндрическая, а коническая или образована вращением некоторой кривой вокруг оси колёсной пары. При смещении колёсной пары поперёк пути. Например: при входе в поворот поезда влево уходящей колеи, колесная пара смещается (накатывается на колею) вправо →, следовательно: ↓уменьшается↓ радиус катания левого колеса, а правого - ↑увеличивается↑. Отсюда правое колесо как бы обгоняет левое. Это важные условия для поворота поезда влево. В этом случае и при вписывании в пологие кривые (с радиусом более 800 метров) обеспечивается устойчивое движение колёс подвижного состава в пути, не сопровождающееся интенсивным изнашиванием колёс и рельсов.
