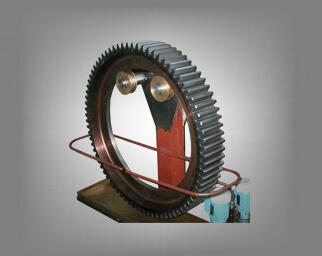

Колесо зубчатое

"Изделие - "Колесо зубчатое" Применяется в колесной паре электровозов серии ЧС и ВЛ10. Обозначение детали Э290.37.01.04.1 Э2137.37.00.03 8ТН.224.037 8ТН.224.038 Применяемость по типам электровозов ЧС-2, ЧС-2т, ЧС-2к ЧС-7 ВЛ10 Масса детали 214 кг 143,3 кг 294 кг Ширина венца 150h11 (-0,25) 120h11 (-0,25) 100 (-0,2) Наружный диаметр 948h10 (-0,36) 957,4h10 (-0,36) 989,72 (-0,3) Диаметр посадочного отверстия 670H7 (+0,08) 640H7 (+0,08) 320 (+2) Модуль (m) 12 10 Число зубьев (z) 77 78 88 Угол профиля (?д) 20° Материал детали сталь 30 ХН3А ГОСТ 4543-71 Сталь 55Ф Угол наклона зубъев 0° 24° 37' 12"
