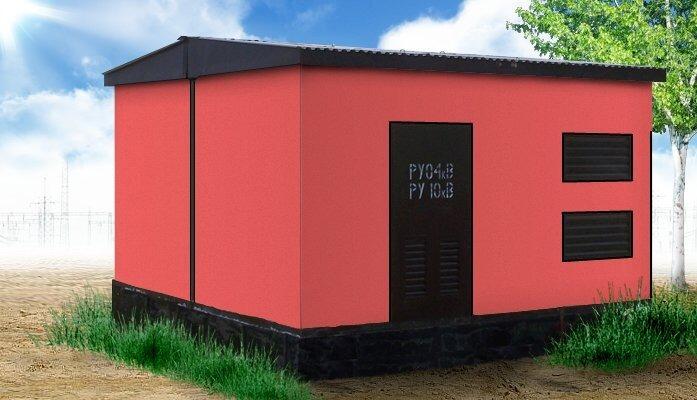

Комплексные трансформаторные подстанции блочного типа в железобетонном корпусе 25-2500 кВА напряжением 10(6) кВ

Структура условного обозначения: ХБКТП--ХХХХ/ХХ/0,4-У1 Х - Число применяемых трансформаторов (при одном трансформаторе число не указывается); БКТП - Блочная комплектная трансформаторная подстанция; ХХХХ - Мощность силового трансформатора, кВА; ХХ - Класс напряжения трансформатора, кВ; 0,4 - Номинальное напряжение на стороне НН, кВ; У1 - Климатическое исполнение и категория размещения. Комплектные трансформаторные подстанции блочного типа в железобетонном объемном корпусе (далее - БКТП) предназначены для приема и транзита электрической энергии трехфазного переменного тока частотой 50Гц напряжением 10(6) кВ, преобразования на напряжение 0,4 кВ и распределения ее среди потребителей. Предназначены для использования в городских электрических сетях и объектах различного назначения. Выпускаются в одинарном (БКТП) и двойном - двухтрансформаторном (2БКТП) вариантах различных компоновок. Отличительной чертой является высокая механическая прочность корпуса в сочетании с современными архитектурными решениями. В комплекте поставляются фундаментные блоки кабельные (ФБК), играющие роль основания подстанции и кабельного канала. Подключаемые линии 10(6) и 0,4 кВ могут быть как кабельными, так и воздушными. Являясь приемниками, преобразователями и распределителями электрической энергии, блочные комплектные трансформаторные подстанции или БКТП с успехом используются для электроснабжения жилых и производственных зданий. К основным преимуществам наших БКТП относятся: БКТП оснащены фурнитурой, необходимой для присоединения кабелей. морозостойкость и водонепроницаемость; долговечность; простота установки конструкции при относительно небольших габаритах.
