Комплект аппаратуры мелкокапельного распыления «Заря»

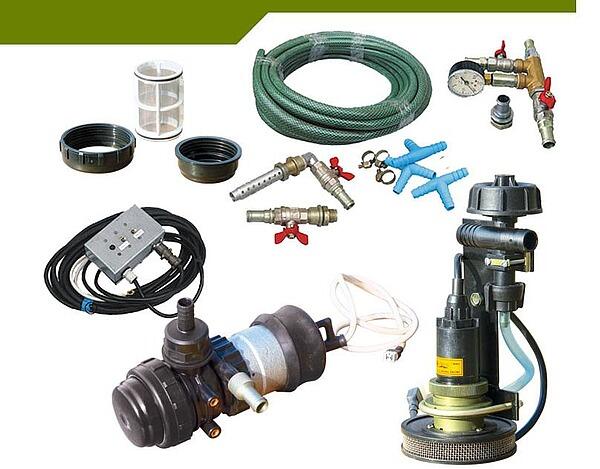

Комплект аппаратуры мелкокапельного распыления «Заря» состоит из фильтра, центробежного насоса, распределителя, пульта управления с комплектом кабелей, распылителей с отсечными клапанами.
Рабочий раствор в распылители подается из рабочей емкости опрыскивателя через фильтр с помощью электрического центробежного насоса, который через пульт управления и комплект кабелей соединен с бортовой сетью трактора. Насос в рабочем режиме потребляет не более 10-12 А (120-140 Вт), и позволяет достигать расхода рабочего раствора до 40-45 л/мин при давлении 0,3-0,5 атм.
Распределитель – 2-х секционный используется для настройки расхода рабочей жидкости, распределения ее по секциям и сброса излишков в бак.
Ширина захвата комплекта аппаратуры: 4 м, 8 м, 12 м, 16 м, 18 м, 21 м, 24 м, 27 м, 30 м. Для комплекта аппаратуры шириной захвата 4-18 м поставляется один основной насос, для комплекта аппаратуры шириной захвата 21-30 метров поставляются 2 основных насоса, по одному на каждое крыло.
Диапазон расхода рабочего раствора 10-180 л/Га.
Применение: При наличии рамы, емкости и штанг, шириной захвата от 4 до 30 метров, комплект аппаратуры мелкокапельного Распыления «Заря» монтируется на все виды наземных опрыскивателей (навесные, прицепные, самоходные).
Технические характеристики:
Параметр Значение
Ширина захвата 4 - 30 м.
Напряжение питания от сети постоянного тока 12 В.
Расстояние между распылителями 1,5 - 1,6 м.
Тип насоса электрический центробежный
Максимальный расход рабочей жидкости 48 л/мин
Средний размер капли 60 - 150 мкм
Скорость вращения вала распылителя на холостом ходу 4000 ± 500 об/мин.
Рабочее давление жидкости в системе не менее 0,3 атм.
Срок службы распылителя не менее 500 часов
Масса одного модуля 1,1 кг (max)
