Комплекты термопреобразователей ТЭМ 110

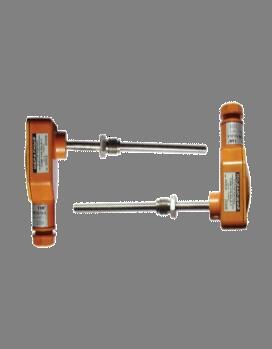

Назначение и область применения Комплекты термометров сопротивления ТЭМ-110 предназначены для измерения разности температур жидкости, транспортируемой по трубопроводам, путем погружения в измеряемую среду. Комплекты рассчитаны для применения в различных отраслях промышленности и в ЖКХ. Комплекты состоят из двух термометров ТЭМ-100, изготавливаемых по техническим условиям ТУ 4211-061-23041473-2008. Термометры комплекта выпускаются класса «А» по ГОСТ Р 8.625-2006 и обеспечивают измерение температуры в диапазоне от (-50) до 190°С. Пример записи комплектов в документации другой продукции (XX -обозначение конструктивного исполнения термометров комплекта, Y - класс допуска комплекта): «Комплект термометров сопротивления ТЭМ-110-XX-Y, ТУ 4211-064-23041473-2008». Характеристики Диапазон измерения разности температур 3...145°С в диапазоне изменения температуры О...15О°С. Пределы допускаемой абсолютной погрешности комплектов в зависимости от класса допуска составляют (At - измеряемая разность температур): + (0,05 + 0,001 • At) °С - класс 1; ± (0,09 + 0,002 • At) °C - класс 2. Условия эксплуатации Устойчивость к воздействию окружающей среды: - температура окружающего воздуха - от (-50) до 50°С; - относительная влажность - 95% при 35 °С; - атмосферное давление - от 84 до 106,7 кПа; - синусоидальная вибрация - амплитуда 0,35 мм, частота 5-35 Гц; - давление измеряемой среды - до 2,5 МПа. Степень защиты от пыли и воды - IP55 по ГОСТ 14254-96. Средняя наработка на отказ - 100 000 ч. Средний срок службы - 12 лет. Монтаж Монтаж термометров комплекта выполняют согласно РАЖГ.405211.001 ПС «Термометры сопротивления ТЭМ-100. Паспорт» с учетом дополнительной маркировки на корпусе каждого термометра, указывающей место монтажа - на подающем или обратном трубопроводе. Гарантийные обязательства Изготовитель гарантирует соответствие комплекта техническим условиям ТУ 4211-064-23041473-2008 при соблюдении правил монтажа, эксплуатации, транспортирования и хранения. Гарантийный срок - 18 месяцев. Исчисление гарантийного срока производится от даты ввода изделия в эксплуатацию, но не позднее 6 месяцев от даты его изготовления. Гарантийные обязательства изготовителя прекращаются в случае: - утраты паспорта (комплекта или термометра комплекта); - возникновения дефектов вследствие нарушения потребителем условий монтажа, эксплуатации, транспортирования и хранения; - возникновения дефектов вследствие действий третьих лиц; - возникновения дефектов вследствие действия непреодолимой силы; - истечения гарантийного срока эксплуатации. Гарантийный ремонт изделия выполняется при наличии рекламации онного акта. Потребитель осуществляеттранспортирование изделия за свой счет.
