Компрессор 4ВУ1-5/9

Поршневой компрессор 4ВУ1-5/9

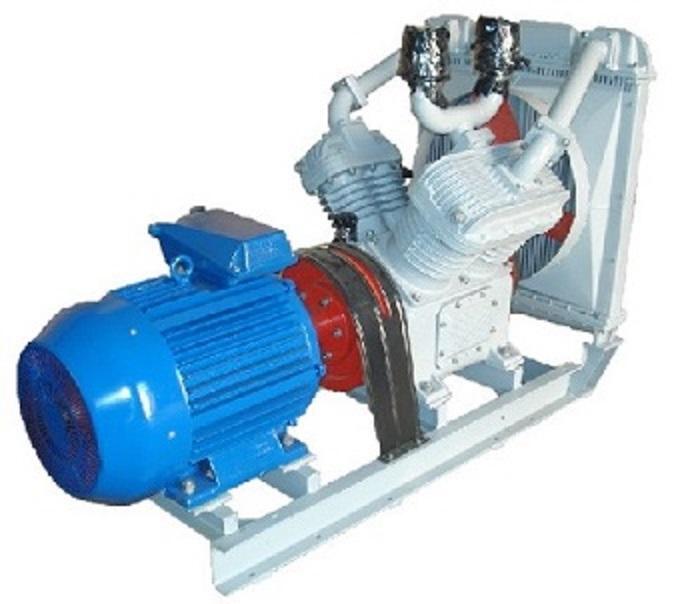

Компрессор 4ВУ1-5/9 состоит из компрессора смонтированного на сварной раме из профильного проката, электродвигателя и холодильника 1 ступени с ограждением вентилятора.

Компрессор устанавливается на раме буровой установки и крепится при помощи прижимных планок. Мощность со шкива раздаточной коробки передается на шкив компрессора при помощи клиновых ремней, закрытых кожухом. Включение осуществляется с пульта управления бурильщика при помощи рукоятки «Компрессор». Сжатый воздух от воздухосборника к сальнику вращателя передается через нагнетательный рукав диаметром 50 мм. Для регулировки натяжки ремней компрессора предусмотрена система натяжения клиновых ремней.

Компрессор 4ВУ1-5/9 М4 - это компрессоры общепромышленного исполнения с электродвигателем на общей раме.
Предназначены для снабжения сжатым воздухом низкого давления (0,88-0,98 МПа (9-10 кг/см2)) пневматических инструментов и приспособлений, механизмов, воздуховодов и агрегатов в полиграфическом производстве, на объектах нефтехимической, газовой, металлургической, электрохимической, холодильной, горнодобывающей промышленности, а также при производстве буровых работ (в условиях умеренного климата).
Компрессоры поршневые, V-образные, 4х-цилиндровые, 4х-рядные, 2х-ступенчатые, простого действия. Привод от электродвигателя через упругую муфту. Смазка разбрызгиванием. Охлаждение цилиндров, разгрузка и сброс конденсата автоматические. Оборудованы системой автоматики и аварийной защиты.
У нас вы можете купить новые компрессоры 4ВУ1-5/9.
Автоматическая система управления обеспечивает:
Два способа регулирования производительности:
- пуск-остановка;
- перепуск воздуха на всасывание без остановки компрессора;
- разгрузку компрессора при пуске с одновременной продувкой промежуточного холодильника;
- аварийную защиту по перегреву сжатого воздуха;
- автоматический пуск резервного компрессора при снижении давления в воздухосборнике на 10%;
- световую сигнализацию при аварийной остановке компрессора с указанием вызвавшей причины;
- возможность работы в длительном режиме (ПВ 100%).

Расшифровка обозначения компрессора 4ВУ1-5/9 м4:
4 - число рядов компрессора;
В - сжимаемый газ - воздух;
У - тип компрессора - угловой;
1 - поршневое усилие базы - 1 тонна;
5 - объемная производительность по условиям всасывания, м3/мин;
9 - давление конечное абсолютное, кгс/см2;
М4 - разновидность модификации компрессора, в зависимости от климатического исполнения и состава изделия.

Компрессор 4ВУ1-5/9 (4ВУ1-5/9 М32, 4ВУ1-5/9 М42, 4ВУ1-5/9 М62, 4ВУ1-5/9 М72, 4ВУ1-5/9 М82, 4ВУ1-5/9 М92) предназначены для:
снабжения сжатым воздухом пневматических инструментов, приспособлений, механизмов, воздуховодов и агрегатов на объектах нефтехимической, газовой, металлургической, электрохимической, горнодобывающей и других отраслей промышленности, а также для пневмотранспорта сыпучих веществ (песок, цемент, зерно и т. п.) использования на нефтебуровых установках
