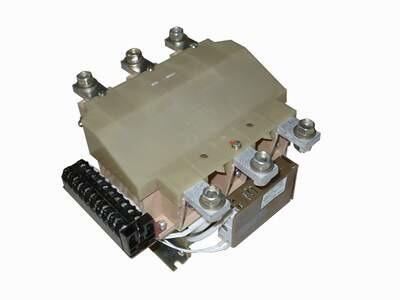

Контактор вакуумные 3-х камерные КВ-1-160-3В3

"Контакторы вакуумные серии КВ1 предназначены для использования в пускателях, станциях управления, для коммутации токов включения и отключения асинхронных электро-двигателей с короткозамкнутым ротором и других приемников электроэнергии в системах дистанционного управления электроприводами с тяжелым режимом работы. Контакторы серии КВ1 пригодны для работы в стационарных установках, на подвиж-ном составе рельсового транспорта (тепловозах, электровозах), в горнорудной промышленно-сти для встройки в оболочки взрывозащищенного оборудования (трекингостойкое, специаль-ное исполнение). Контакторы выпускаются на номинальные токи 160, 250, 400 А с двумя или тремя за-мыкающими главными контактами на номинальное напряжение до 1140 В переменного тока частоты 50 (60) Гц . Номинальное напряжение включающих катушек цепи управления, В - 12, 24, 36, 48(50), 75, 110, 220 постоянного тока и 12, 36, 110, 127, 220, 380 переменного тока частоты 50, 60 Гц с питанием через выпрямительный блок или блок форсировки. Питание катушек кон-такторов специального назначения осуществляется от сети переменного тока напряжением 36 В через выпрямительный блок. Контактор имеет два блока вспомогательных контактов - левый и правый с 1"З" и 1 "Р" контактами. Контакты вспомогательной цепи в режиме нормальных коммутаций рас-считаны на напряжения от 24 до 220 В постоянного и от 110 до 660 В переменного тока часто-ты 50 (60) Гц. Реверсивные контакторы имеют механическую блокировку, исключающую одновре-менное замыкание контактов обоих контакторов. Контакторы допускают установку электромагнитной защелки, обеспечивающей замк-нутое состояние главных контактов при временном или длительном отсутствии напряжения в цепи питания включающих катушек. Коммутационная износостойкость главных контактов, млн. циклов ВО - 1,5 в режиме АС-3 (600 ВО/час и ПВ 40%); 0,3 в режиме АС-4 (600 ВО/час и ПВ 15). Механическая износостойкость, млн. циклов ВО - 3,0. Потребляемая мощность включающих катушек при 20°С, Вт, не более - 52 для КВ1-160; 74 для КВ1-250; 90 для КВ1-400. Режим работы - продолжительный, прерывисто-продолжительный, повторно-кратковременный (АС-3, АС-4), кратковременный. Присоединение внешних проводников - переднее. Контакторы допускают и заднее присоединение подводящих проводников. Способ крепления - при помощи винтов. Степень защиты - IР20 для контактора; IР00 для выводов главной цепи. Климатические исполнения - В3, У2, У5 и Т5 по ГОСТ 15150 и ГОСТ 15543.1. НТД - ТУ 3426-016-00213703-96."
