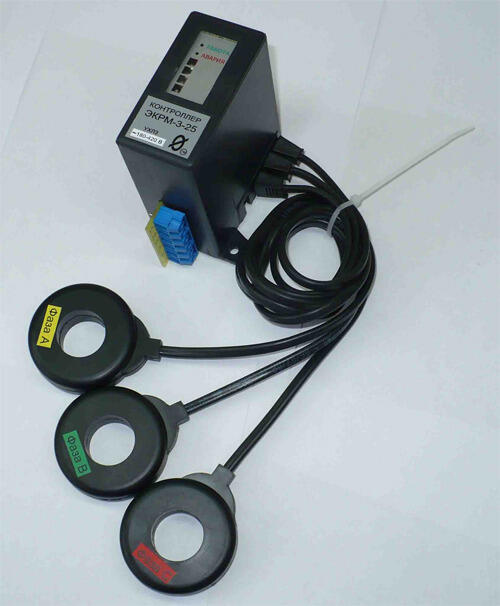

Контроллер ЭКРМ-3

"Контроллер ЭКРМ-3 предназначен для непрерывного контроля тока в трехфазных линиях электропередачи переменного тока промышленной частоты 50 Гц напряжением 220/380 B и защитного отключения нагрузки при возникновении аварийных режимов. При косвенном подключении через трансформаторы тока контроллер может использоваться в линиях на любое напряжение. Защитное отключение осуществляется путем кратковременного (100 mS) переключения управляющего контакта, воздействующего на исполнительный орган: электромагнит контактора или пускателя, электромагнит спускового механизма автоматического выключателя (расцепителя). Управляющий контакт контроллера коммутирует цепь постоянного или переменного тока до 20 А при напряжении до 240 В и работает на замыкание или размыкание цепи управления при аварийном отключении. Контроллер обеспечивает четырехуровневую регулируемую защиту по току по трем фазам сети: по уровню тока минимальной нагрузки Imin - с регулируемой задержкой срабатывания Tmin; по уровню тока перегрузки Inom - с регулируемой задержкой срабатывания Tnom; по уровню тока максимальной защиты Imax - с регулируемой задержкой срабатывания Tmax; по уровню сверхтока Iотс - с нерегулируемой задержкой срабатывания. Контроллер изготавливается восьми номиналов на диапазон контролируемых токов от 0.4 до 6250 А. При подключении через трансформаторы тока диапазон контролируемых токов может быть расширен до 100 КА. Контроллер обеспечивают регистрацию даты, времени, контролируемых токов и причины аварии на момент аварийного отключения. Контроллер сохраняет в памяти параметры восьми последних по времени аварийных отключений."
