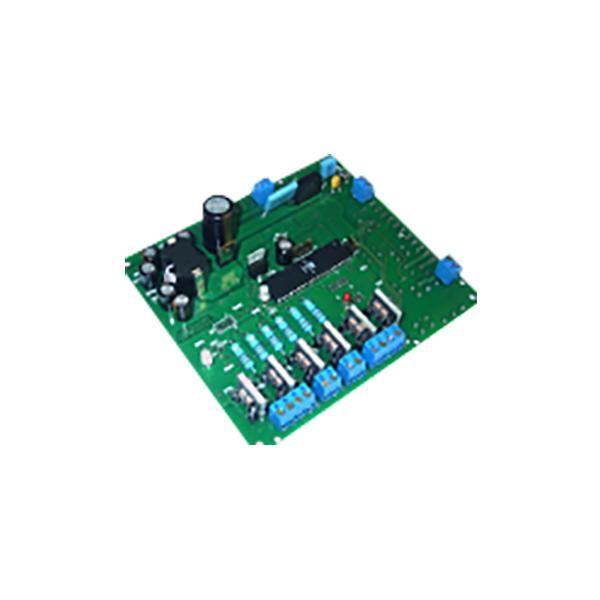

Контроллер тиристорного регулятора УПТ-6

Одноплатный контроллер регулирования напряжения и защит. Управление тиристорами 3-х фазной мостовой схемы, встречно-параллельной схемы.

Платы тиристорного регулятора напряжения УПТ6 предназначены для регулирования напряжения или тока на активной и активно-индуктивной нагрузке при помощи тиристорного регулятора напряжения.

УПТ6 осуществляет регулирование напряжения на нагрузке фазоимпульсным методом при помощи изменения угла управления тиристорами, включенными по встречно-параллельной или мостовой схеме.

Схема платы УПТ6 выполнена на базе микроконтроллера, на вход которого подаются опорные напряжения сети, а на выходе формируются сигналы управления тиристорами. Гальваническую развязку управляющих сигналов обеспечивают блоки импульсных трансформаторов.

Регулирование угла управления тиристорами осуществляется при помощи переменного резистора. Для регулирования тока нагрузки используется внутренний регулятор тока. При этом переменный резистор задает величину тока. В качестве датчика обратной связи используется специальный 3-х фазный датчик тока, поставляемый вместе с платой УПТ6.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• УПТ осуществляет регулирование тока на нагрузке в диапазоне от 0,15Iн до 1Iн.
• УПТ осуществляет регулирование напряжения на нагрузке в диапазоне от 0,15Uн до 1Uн.
• Дискретность регулирования угла управления тиристорами – не менее 250.
• УПТ сохраняют работоспособность при отклонениях напряжения питающей сети от +10% до –20%.
• Номинальное напряжении сети переменное 3-х фазное 220, 380, 660 В.
