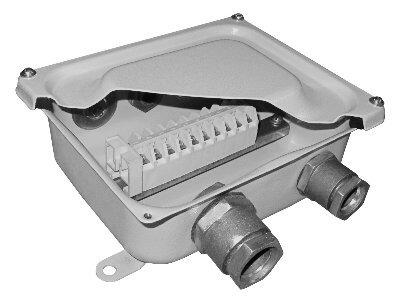

Коробки с наборными зажимами КЗНА

Коробки с наборными зажимами КЗНА- предназначены для соединения и разветвления вторичных и силовых электрических цепей напряжением до 660 В переменного тока частотой 50 Гц и 60 Гц и постоянного тока до 440 В. Коробки изготавливаются на номинальные токи 10 и 16 А. Отверстия для ввода кабелей закрыты пластмассовыми уплотнительными втулками. При вводе кабелей втулки обрезают по торцовым плоскостям согласно диаметрам вводимых кабелей. Если ввод кабеля в отверстие не предусмотрен, обрезку втулок не производят. Коробки крепятся к строительным конструкциям стандартными крепёжными изделиями. Изготавливаются коробки из стали. Имеют заземляющие зажимы. Степень защиты IР31 по ГОСТ 14254-80. Климатическое исполнение У3 ГОСТ 15150-69. Наименование Количество, шт Диаметры вводимых кабелей, мм Число втулок Размеры, мм Масса, кг зажимов шпилек А Б В Г Д Коробка КЗНА 08 8 1 4, 8, 12, 16 10, 14, 18, 22 4 1 227 207 100 75 202,5 1,68 Коробка КЗНА 16 16 1 4, 8, 12, 16 10, 14, 18, 22 6 1 272 252 100 75 202,5 2,19 Коробка КЗНА 32 32 2 4, 8, 12, 16 10, 14, 18, 22 14, 20, 26, 32 7 2 1 351 322 170 93 263 4,28 Коробка КЗНА 48 48 2 4, 8, 12, 16 10, 14, 18, 22 14, 20, 26, 32 22, 28, 34, 40 8 2 1 1 481 452 170 113 263 5,9
