Котел паровой прямоточный Кп-1000-25-545/542ГМН (модель ТГМП-354)

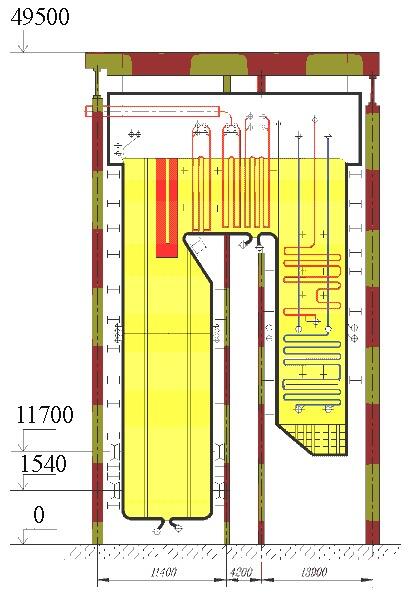

Тип котла Кп-1000-25-545/542ГМН (модель ТГМП-354) Производительность т/ч 1000 Давление пара, МПа 25 Температура перегретого пара, ºС 545 Температура первичного пара, ºС 545 Температура вторичного пара, ºС 545 Температура питательной воды, ºС 270 Ширина, м 20,5 Глубина (Длина), м 25,3 Высота, м 49,94 Общий вес металла, т 4520 КПД котла, 94.8 Основной вид топлива Природный газ / мазут Описание Паровые котлы на сверхкритические параметры пара типа ТГМП-354 прямоточные с однократным промперегревом, работающие на газе и мазуте, предназначены для блоков 250-300 МВт с теплофикационной турбиной и 300-315 МВт с конденсационной турбиной. Котлы имеют П-образную компоновку и состоят из следующих основных узлов: топочной камеры и опускного газохода, соединенных в верхней части переходным газоходом, пароперегревателя, водяного экономайзера, 2-х вынесенных за пределы здания регенеративных вращающихся воздухоподогревателей. Все газоходы котлов экранированы газоплотными панелями и образуют единую газоплотную коробку. По высоте топочная камера котлов призматической формы имеет 1 или 2 разъема. Топочная камера котлов ТГМП-354 оборудована 16 газомазутными горелками вихревого типа. С целью улучшения экологических показателей на данных котлах внедрены определенные технологические мероприятия. Монтажные соединения каркаса котлов выполнены сварными. Процессы питания котлов, горения, регулирования температуры перегрева пара полностью автоматизированы.
