Кремниевые фотоумножители

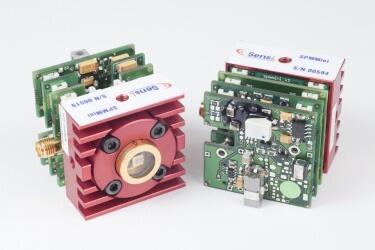

Модули на основе кремниевых фотоумножителей серии MiniSLпредставляют собой твердотельную альтернативу традиционным фотоэлектронным умножителям. Модули MiniSLимеют высокий коэффициент усиления и квантовую эффективность сравнимую с характеристиками фотоэлектронных умножителей и обладают дополнительными преимуществами в виде компактных размеров, нечувствительности к воздействию магнитных полей, низким напряжением питания, механической прочностью и стойкостью к внешней засветке. Кроме того модули MiniSLимеют высокое значение отношения сигнала к шуму и быстрые временные характеристики. Модули кремниевых фотоумножителей MiniSL состоят из совокупности большого числа лавинных фотодиодов (микроячеек), работающих в гейгеровском режиме, при котором регистрация даже единичного фотона дает на выходе детектора сигнал достаточно большой амплитуды. Все микроячейки срабатывают индивидуально при попадании в них фотонов, и выходной сигнал каждой микроячейки представлен в виде фиксированного заряда или импульса тока, вызванного попаданием в ячейку фотона. Каждая микроячейка содержит токоограничивающий резистор, в результате чего гейгеровский разряд в микроячейке ограничен. При параллельном подключении всех микроячеек суммарный выходной сигнал с детектора становится пропорциональным числу возникших импульсов и, следовательно, пропорциональным числу падающих фотонов. Модуль MiniSLсостоит из трансимпедансного предварительного усилителя, термоэлектрического Пельтье охладителя и встроенного источника питания. Чип кремниевого фотоумножителя серии MicroSL установлен на двухстадийный Пельтье охладитель и смонтирован в герметичный корпус ТО8. Во время работы кремниевый фотоумножитель охлаждается до температуры -20°C для повышения производительности, так как темновой счет снижается более чем на порядок от своего значения полученного при комнатной температуре. Кремниевый фотоумножитель серии MicroSL, установленный в модульной сборке, может поставляться с размером активной области 1x1 мм2, 3х3 мм2 и размером микроячейки 35 мкм для эффективной регистрации фотонов. В качестве дополнительных опций, позволяющих оптимизировать работу модуля MiniSL для решения конкретных прикладных задач, предлагаются резьбовой С-разъем для подключения к модулю различных фильтров и линз, а также многомодовый волоконно-оптический кабель с разъемом для эффективного сбора света от различных источников излучения.
