КСО

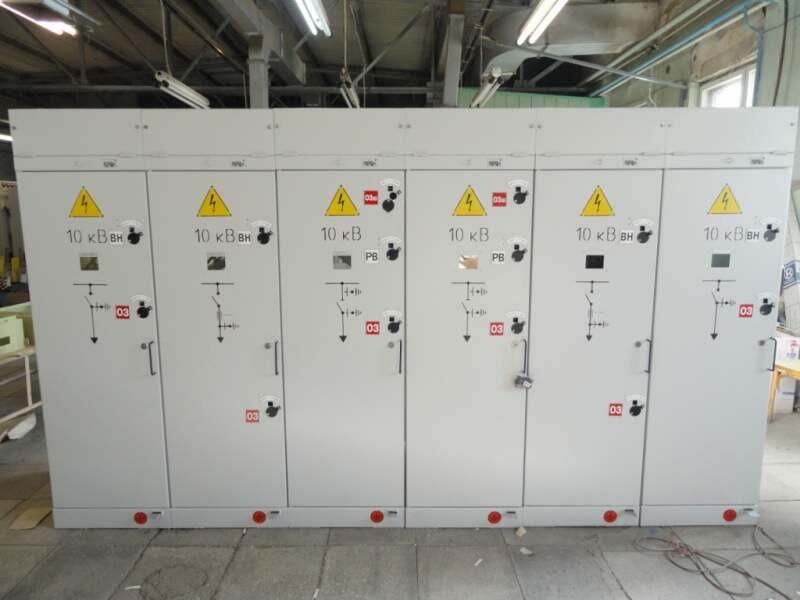

1.1.1 Камеры КСО-301М напряжением 6 и 10кВ предназначены для приема и распределения трехфазного переменного тока частоты 50Гцв распределительных устройствах систем с изолированной нейтралью, а также для защиты от перегрузки и токов короткого замыкания (камеры с предохранителями). 1.1.2Камеры КСО-301М применяются для комплектации распределительных устройств городских и сельских трансформаторных подстанций и комплектных трансформаторных подстанций с малыми габаритами. 1.1.3Камеры КСО-301М соответствуют требованиям «Правил устройства электроустановок» и ТУ 3414- 005-51760161-01. 1.1.4Условия эксплуатации камер КСО-301М соответствуют климатическому исполнению У, категории размещения 3 по ГОСТ 15150-69 и ГОСТ 15543.1, при этом: -температура окружающей среды от минус 45°С до плюс 40°С; -высота над уровнем моря не более 1000м; -окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию; -воздействие механических факторов внешней среды по группе механического исполнения М1 по ГОСТ 17516.1. 1.2Технические данные 1.2.1Типы камер КСО-301М и установленная в них коммутационная аппаратура приведены в таблице 1. Таблица 1 Типизделия Установленное оборудование КСО-301М-3Н У3 Выключатель нагрузки ВНА СЭЩ - Пр(Лр)-10/630-20з У2-1шт. КСО-301М-4Н У3 Выключатель нагрузки ВНА СЭЩ - Пр(Лр)-10/630-20зп У2- 1шт. Предохранитель ПКТ- 3шт. КСО-301М-13 У3 Разъединитель РВЗтп(л)-10/630/III У2- 1шт. Таблица 3 Наименование параметра Значение параметра 1 Номинальное напряжение, кВ 2 Наибольшее рабочее напряжение, кВ 3 Номинальное напряжение аппаратов, изоляции, кВ 4 Частота, Гц 5 Номинальный ток первичных цепей, кроме4Н, А 6 Номинальный ток первичных цепей камер 4Н, А 7 Номинальный ток сборных шин, А 8 Номинальный ток плавких вставок предохранителей (оговаривается при заказе в опросном листе), А 9 Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания, кА 10 Предельный ток электродинамической стойкости, кА 6; 10 7,2;12 10 50 630 200 630 20, 32, 40, 50, 80,100, 160 20 51 1.2.2 Габаритные размеры и масса камер КСО-301М приведены в таблице 4. Таблица 4 Тип камеры Габаритные размеры, мм Масса, кг, не более ширина глубина высота КСО - 301М - 3Н У3 550 775 1900 125 КСО - 301М - 1з У3 125 130 КСО - 301М - 4Н У3 1.2.3 Общий срок службы камер КСО-301М - 25 лет.
