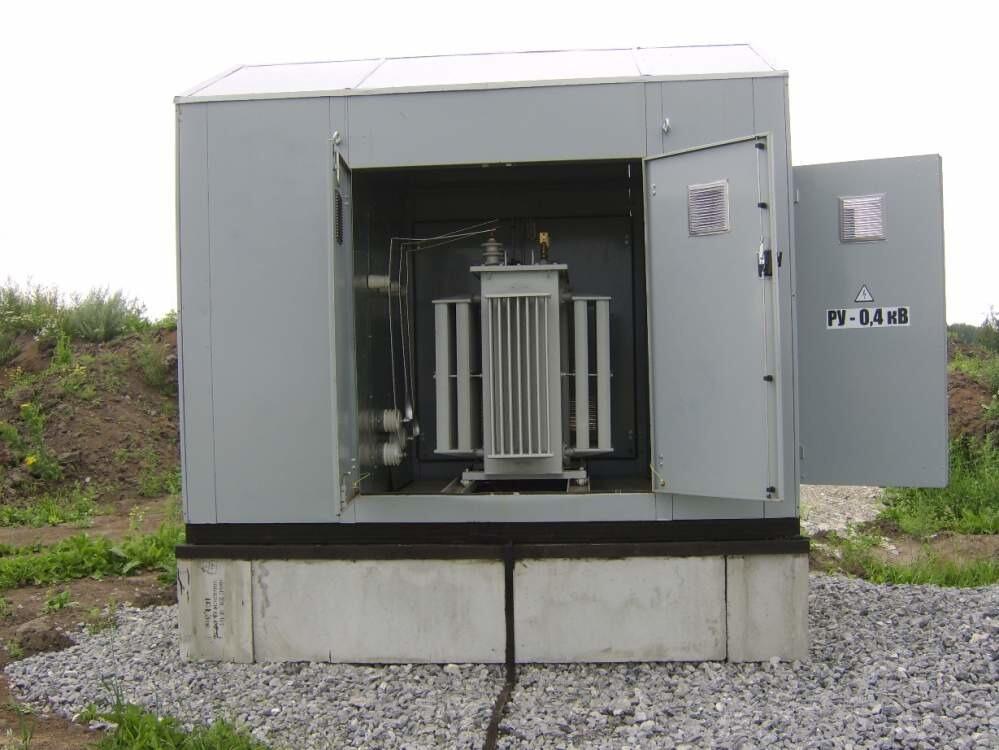

КТП Типа "Киоск" 400-1000 кВА

Комплектная трансформаторная подстанция с одним или двумя трансформаторами предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6(10)/0,4 кВ. КТП производятся в тупиковом(КТП-Т),проходном(КТП-П)исполнении и применяются в системах электроснабжения промышленных, нефтегазодобывающих, коммунальных объектов, имеют высокую степень заводской готовности, могут быть выполнены с коридорами обслуживания, что обеспечивает удобное и безопасное обслуживание оборудования в любое время года. Гибкий технологический процесс позволяет изготавливать подстанции по индивидуальным схемам заказчика. Внутреннее пространство разделено на три отсека: 1.Устройство со стороны высокого напряжения (УВН), которое состоит из камер КСО-303 с выключателем нагрузки (до 1000 кВА), По желанию заказчика УВН обеспечивается учетом электроэнергии и АВР. 2.Распределительное устройство низкого напряжения, комплектуется сборкой РУНН или панелями ЩО70. В РУНН предусмотрен АВР с возвратом в исходное положение. На отходящих фидерах устанавливается автоматические выключатели, рубильники с предохранителями или рубильники. 3.В трансформаторный отсек установлены масляные трансформаторы ТМ, ТМГ, сухие трансформаторы ТСЗГЛ или аналогичные. В отсеке установки силового масляного трансформатора размещается маслоприемник в габаритах подстанции, рассчитанный на прием не менее 20% масла трансформатора в случае нарушения герметичности. Преимуществом данной компоновки является отсутствие приямка для установки маслоприемника ниже уровня фундамента. Обслуживание трансформатора осуществляется через распашные ворота. Подключение силового трансформатора выполняется шинами или гибкими связями по усмотрению производителя. Для обеспечения естественной вентиляции на дверях и стенах отсеков установлены жалюзийные решетки, обеспечивающие охлаждение оборудования при эксплуатации. Для защиты корпуса КТП от атмосферных осадков применяется высококачественное двухкомпонентное лакокрасочное покрытие с высокими защитными и эстетическими показателями. Процесс подготовки поверхности осуществляется составам, которые останавливают процесс коррозии и образуют на поверхности фосфатную пленку. КТП представляют собой удобную мобильную конструкцию, не требующую значительных капитальных затрат при вводе в эксплуатацию и на монтажные работы.
