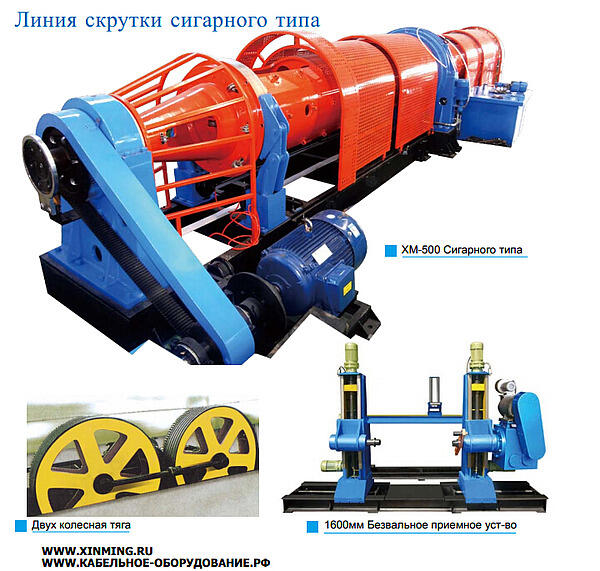

Линия скрутки сигарного типа 1+6/500

Крутильная машина сигарного типа JLG-500/1+6

1. Назначение оборудования
Оборудование предназначено для изготовления скрученных стальных 7-жильных проводов, алюминиевых и медных скрученных проводов, также возможно изготовление кабелей управления до 7 жил.

2. Основные технические характеристики
2.1. Диаметр отдельной жилы:
Медь: 0,8 – 3,0 мм
Алюминий 1,2 – 4,0 мм
Сталь 1,0 – 5,0 мм
2.2. Диаметр скручивания: 2,4 – 12 мм
2.3. Частота вращения барабана: 500 об/мин
2.4. Диаметр тянущего ролика: Ф 1000 мм, парные ролики
2.5. Линейная скорость выхода жилы: 17 – 165 м/мин
2.6. Шаг скрутки жилы: 34 – 330 мм
2.7. Параметры центральной отдающей катушки: PND500
2.8. Отдающая катушка барабана: PND500
2.9. Параметры приемной катушки: PN800 – PN1600
2.10. Мощность главного электродвигателя 18,5 кВт (переменного тока)

3. Основные узлы и агрегаты
3.1. Стационарная отдающая рама Ф 500 1 компл.
3.2. Направляющая рама для проволоки колодезного типа 1 компл.
3.3. Крутильная рамка на 6 катушек 1 компл.
3.4. Главный привод 1 компл.
3.5. Калибр 1 компл.
3.6. Механический счетчик метража 1 компл.
3.7. Тянущее устройство с двумя роликами 1000 мм 1 компл.
3.8. Приемная рама осевого типа раскладывающим устройством Φ1600 1 компл.
3.9. Система управления и электрооборудование 1 компл.
3.10. Защитное ограждение 1 компл.

4. Технические характеристики и конструкция основных узлов
4.1. Стационарная отдающая рама Ф 500
4.1.1. Параметры отдающей катушки PND500
4.1.2. Отдающее устройство осевого типа с ручным зажиманием или ослаблением крепления катушки, ручной подъем и опускание катушки, осуществляемый с помощью винта.
4.1.3. Механическая регулировка натяжения с помощью фрикционного механизма, с ручной настройкой.
4.2. Крутильная рамка на 6 катушек
4.2.1. Параметры катушки PND500
4.2.2. Максимальная частота вращения рамки 500 об/мин
4.2.3. Осевой пружинный зажим катушек, пневматическая система отпускания катушек.
4.2.4. Механическая регулировка натяжения с помощью фрикционного механизма.
4.2.5. На обоих торцах барабана установлены пневматические тормозные устройства, обеспечивающие надежное торможение.
4.2.6. Торцы барабана опираются на подшипники, в центральной части предусмотрено две дополнительные роликовые опоры. Ролики погружены в масляный бак, что обеспечивает эффективную смазку и охлаждение, устройство отличается стабильностью работы, низким уровнем шума и длительным сроком службы.
4.2.7. Барабан монтируется прямо на полу, прост в монтаже.
4.2.8. Защитные ограждения раздвижной конструкции.
4.3. Главный привод
4.3.1. Мощность главного электродвигателя 18,5 кВт (переменного тока)
4.3.2. Система привода включает в себя: главный электродвигатель, синхронную ременную передачу, гидравлический привод, главный вал и т.д.
4.4. Механический счетчик метража
4.4.1. Длина окружности измерительного ролика 400 мм
4.4.2. Максимальный предел измерения 9999 м
4.4.3. Погрешность измерения ≤3‰
4.4.4. Конструкция с парными роликами, г
