MAGNUS-PROFI (Чехия)

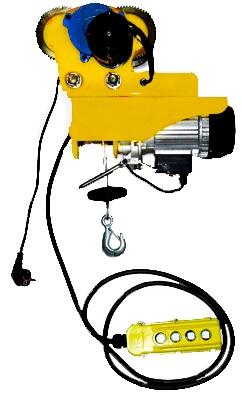

Мини электрические тали (тельферы) с электрической тележкой

Характеристика и назначение

Электрический подъемный механизм серии HGS с тележкой является механизмом для подъема груза и представляет улучшенную модификацию электрического подъемного механизма серии HGS. Данное изделие является компактным, обладает малым весом, удобно для установки и надежно в эксплуатации. Всё электрооборудование подъемного механизма работает от однофазной электрической сети переменного тока напряжением 220В, частотой 50 Гц, или напряжением 120В, частотой 60 Гц.

Тележка подъемного механизма перемещаются по I образной стальной балке и может входить в состав крана мостового, консольного или подвесного типа. Подобные краны широко используются на предприятиях, шахтах, причалах, складах в машиностроительном производстве, прессовочном производстве, сборке литейных форм, на строительных площадках и т.п. для установки оборудования и подъема грузов.

Конструкция

Электродвигатель подъема: однофазный конденсаторный электродвигатель, класса изоляции В, снабжен тормозным устройством электромагнитного типа, безопасен и надежен в эксплуатации.
Электродвигатель перемещения тележки: выпускается двух типов, для подъема механизмов HGS3Q0-0.5 и HGS600-1.0, однофазный конденсаторный электродвигатель, с тормозным устройством электромагнитного типа.
Редуктор: двухступенчатый, шестерни и подшипники из стали с термической обработкой, электродвигатель и редуктор составляют единое целое. Корпус редуктора выполнен литьем из алюминиевого сплава. Редуктор компактен и обладает приятным внешним видом.
Барабан и корпус: барабан изготовлен методом прессования из высококачественной стали, установлен на подшипниках, при подъеме груза на барабан наматывается стальной трос. Рама подъемного механизма изготовлена методом прессовки и сварки из высококачественной стали и на ней крепится вся конструкция подъемного механизма.
Корпус: изготовлен из листов высококачественной стали, служит для соединения частей подъемного устройства и тележки.
Крюк: при выборе крюка кольцевого типа грузоподъемность подъемного механизма паспортная, при выборе крюка со шкивом (полиспаста) грузоподъемность удваивается по сравнению с паспортной.
Устройство электрического управления: пульт управления с 4 управляемыми рукой кнопками вертикального и горизонтального перемещения груза. При подъеме груза до рамы устройства срабатывает автоматическое устройство и отключает электропитание, что обеспечивает безопасность работы.
