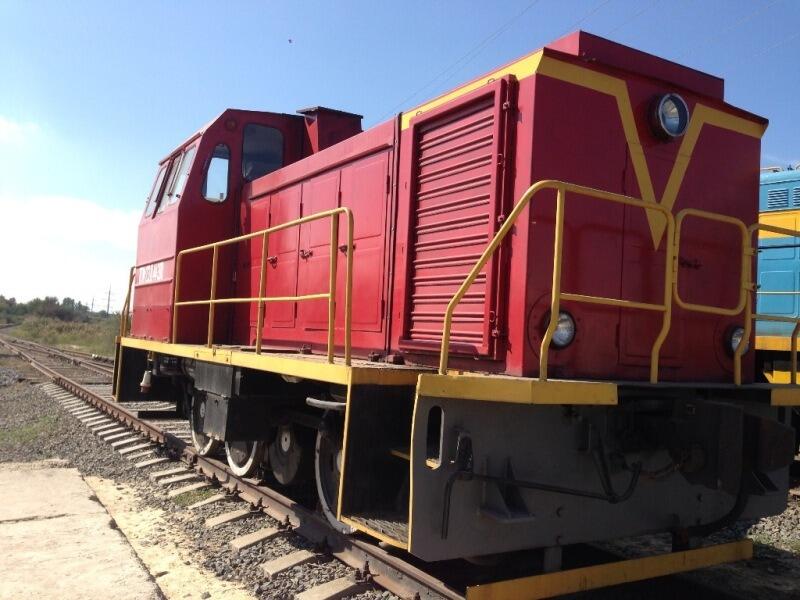

Маневровый тепловоз ТГМ – 23Д44 -380

Производитель тепловозостроительный завод им. Ф. Э. Дзержинского г. Муром. Год выпуска 1993. После капитального ремонта, новый двигатель, новая кабина, подготовлен и оснащён всеми системами для выезда на пути общего пользования (с правом выезда на пути МПС). Грантия 1 год. Полный пакет документов.Основное назначение - промышленный. Осевая формула 0-3-0. Мощность тепловоза, кВт (л. с.) -294(400).Ширина колеи 1520 мм. Габарит 02-ВМ ГОСТ 9238-83. Служебная масса 44 т .Скорость движения -конструкционная скорость, км/ч - 60.Статическая нагрузка от колесной пары на рельсы, номинальная,кН (тс) - 143,90 (14, 67).Минимальный радиус горизонтальной кривой, проходимой тепловозом, м - 40.Запасы, кг: топлива - 1200, масла в системе дизеля (в масличном баке), не менее - 90, в баке системы охлаждения,л, - не менее 90, песка, кг - 250. Наибольшие габаритные размеры, мм: длина тепловоза (по осям автосцепки) - 8920, максимальная ширина - 3150, максимальная высота по выступающим частям - 4070, высота по крыше кабины, снаружи - 3880, высота оси автосцепки, над уровнем головок рельс, мм - 1060 + 20. Колесная база тепловоза, мм - 3600 + 1,5. Диаметр колеса (нового) по кругу катания, мм - 1050 + 5. Тип ударно-тяговых приборов - автосцепка СА-3. Колесные пары, подкаченные под тепловоз: заводской номер 1-ой колесной пары - 71, 2-ой колесной пары - 60, 3-ей колесной пары - 65. Втулки отбойного вала - 10. Кабина машиниста: общий уровень шума со всём звуковом дапозоне частот, не более 80 дБА. Тип экипажной части - рама жёсткая цельносварная. Тормоз (пневматический). Число тормозных осей воздушного и ручного тормоза - 3, коэффициент нажатия тормозных колодок (при 2/3 запаса топлива и песка) не менее 0,6. Краны тормозные: машиниста - усл. № 394 М, вспомогатель тормоза, локомотива- усл. № 254-1, воздухораспределитель- усл. № 483М, резервуары воздушные главные общим объёмом, м3 не менее 0,5. Длина тормозного пути не более 250 м. Рессорное подвешивание: тип - сбалансированное одноступенчатое с резиновыми амортизаторами. Количество листов рессоры - 18. Основные характеристики: 1 Система Клуб УП 2 2 Рация РВС1 маневровая и поездная 3 Модель двигателя - ТМЗ - 8481.10 № 8421. Отремонтирован и принят в соответствии с обязательными требованиями гос. стандартов, действующей технической документации и признан годным для эксплуатации.Тип двигателя: четырёхкратный с воспламенением от сжатия и турбонадувом. Номинальная мощность при частоте вращения 1900 (+50) мин. - 1, л. с.: 420 л. с. Максимальный крутящий момент, H*м (кгс*м), не менее 1570 (160). Минимальная частота вращения холостого хода, мин-1: 600-650. Давление масла в магистрали при 1900 мин.-1, кПа (кгс/см*2) : 315 - 440(3-5). Давление масла в магистрали при 600-650 мин-1,кПа (кгс/см*2) не менее 98(1,0). На двигателе установлены: 1)Топливный насос высокого давления 423 № 0010755 2) Турбокомпрессор К 36 - 91 № 437147 12048. 4 Гидропередача - марка ГП 400Гидродинамическая с двумя гидротрансформаторами. Мощность входная, номинальная -284 кВт. Частота вращениявходного вала, номинальная - 26, 7 об/мин. Система управления - атоматическая двухимпульсная электропневмогидравлическая (переключение осуществляется в зависимости от частот вращения входного и выходного валов). Реверс - механический с двухступенчатым режимным редуктором, коническим реверсом и отбойным валом. 5 Компрессор - ПК35 (возможность работать вертушками )тип кривошипно-шатунный, двухцилиндровый, двухступенчатого сжатия с тронковыми поршнями, правого вращения. 6 Аккумуляторы - 6СТ140
